叠梁阀

叠梁阀

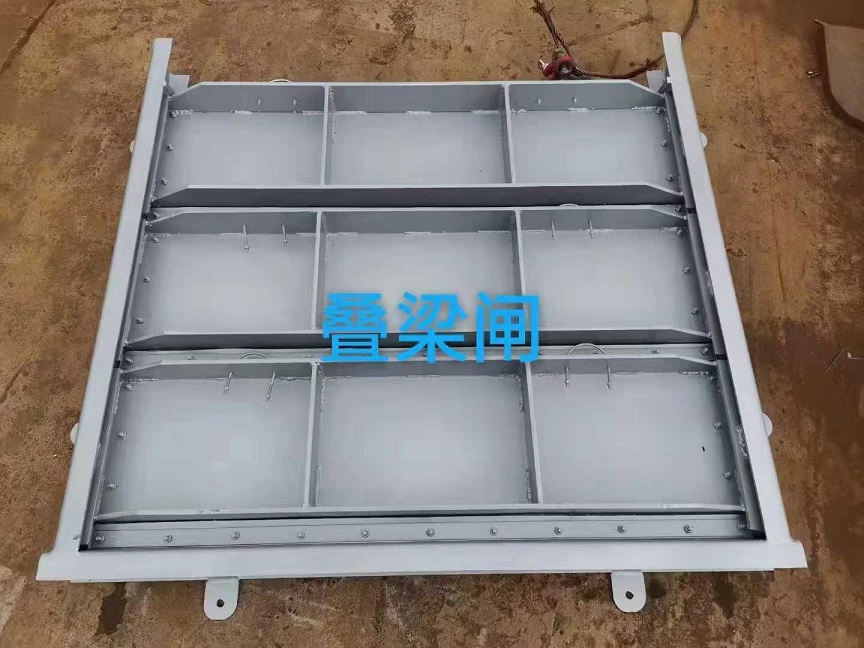

叠梁阀（又称叠梁闸门）是一种由多块独立闸板横向叠合组成的平面挡水结构，主要应用于临时截流、检修等场景。其核心特点与工作原理如下：

一、结构与工作原理
‌组件构成‌

闸板：多块单独板材横向叠合，每块带凸凹企口嵌止水橡胶。
门槽：不锈钢/碳钢板材焊接成型，预埋于渠道。
密封：依赖闸板自重挤压橡胶止水带，结合水压增强贴合度。
‌运行方式‌
人工逐块放入或取出闸板，通过特制抓落机构定位，实现平面挡水。

二、类型与性能提升
‌普通型‌：仅靠自重密封，渗漏量较大。
‌带预紧装置型‌：
增设滑道引导闸板，防止错位；
上游预紧装置增强密合度，显著减少漏水。
三、技术参数与材质
参数 范围/类型
工作水头 ≤5米
闸板规格 200×200mm至3000×3000mm
闸板材质 不锈钢、碳钢、铝合金
止水材料 丁腈橡胶
四、核心应用场景
‌临时截流‌：污水处理厂、水厂、电厂的检修期水位控制。
‌泥沙拦截‌：泵站进水口阻挡推移质泥沙入渠。
‌介质适用‌：污水、海水等腐蚀性环境。
五、安装与维护要点
‌安装流程‌：
① 清理门槽障碍物，检测预埋尺寸；
② 行车吊装叠梁，调整水平/垂直度加固；
③ 二次浇筑防变形。
‌维护要求‌：
定期清除闸板杂物，防止启闭卡阻；
检查橡胶止水带老化情况。
