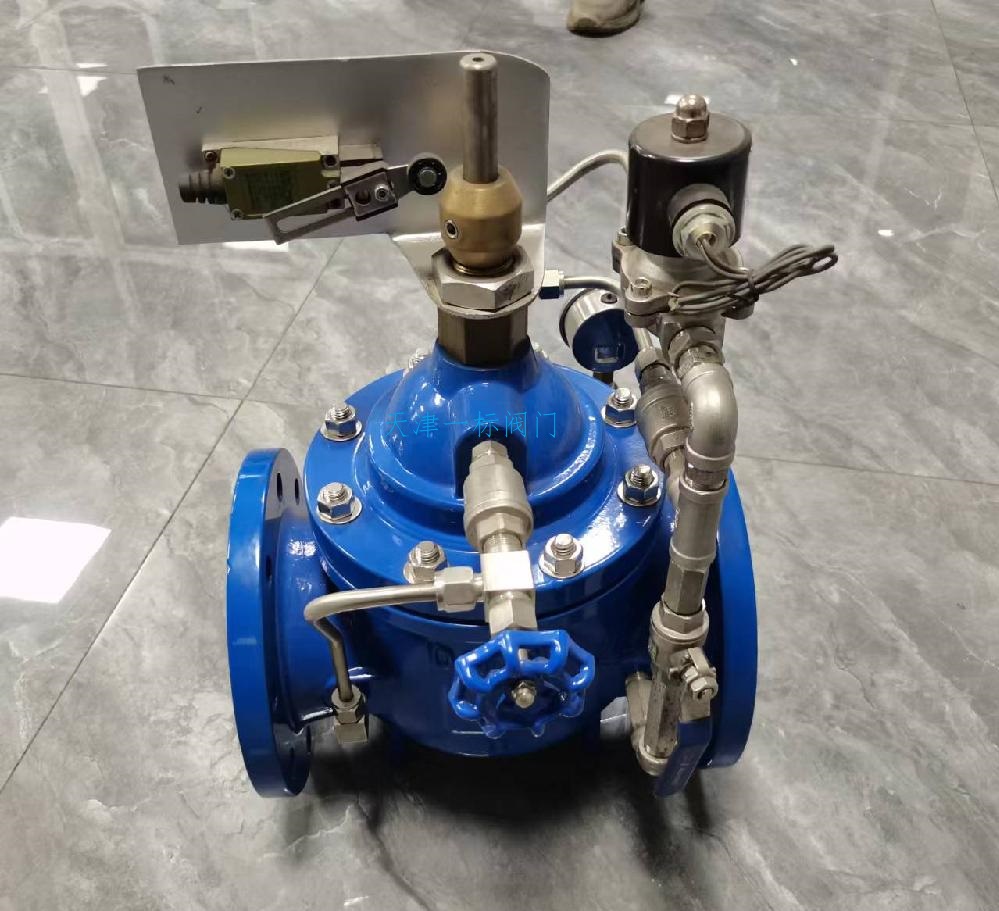

700X水泵控制阀

700X水泵控制阀概述
700X水泵控制阀是一种安装在高层建筑及给水系统水泵出口处的逆止类阀门，主要用于防止介质倒流、消除水锤效应，保护水泵设备。其核心功能为分阶段关闭控制：停泵时先关闭90%以缓冲水击，剩余10%由回水压力密封，避免水锤冲击‌。
结构与工作原理
‌主要组件‌：
主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器及压力表组成水力控制系统‌。
阀体材质为铸铁/铸钢（WCB），密封件为丁腈橡胶，阀座为铜合金‌。
‌工作流程‌：
‌供水阶段‌：电磁导阀全开，上游水经针阀进入主阀控制室，维持主阀开度‌。
‌停泵阶段‌：电磁导阀关闭，控制室压力升高，主阀分两阶段关闭（90%触发停泵信号，剩余10%由回水关闭）‌。
技术参数
公称通径（DN） 压力等级（MPa） 适用介质 介质温度（℃）
50~600 1.0~2.5 水 ≤80
活塞式扩展至DN750‌ 壳体试验压力1.5倍公称压力‌ 污水（部分型号） 85（特殊型号）‌
安装与维护要点
‌安装要求‌：
水平安装，阀前需装Y型过滤器，阀体箭头与水流方向一致‌。
法兰连接需符合GB/T 17241.6标准‌。
‌维护建议‌：
每3个月清洗过滤器，检查膜片和密封圈（易损件）‌。
电磁阀电压可选AC220V或DC24V，常闭式设计‌。
应用场景
‌高层建筑供水‌：防止停泵水锤及介质倒流‌。
‌消防系统‌：配合排水设施使用，保护水泵免受回流冲击‌。

‌工业循环水‌：石油化工、污水处理等需防倒流场景‌。

选型建议
