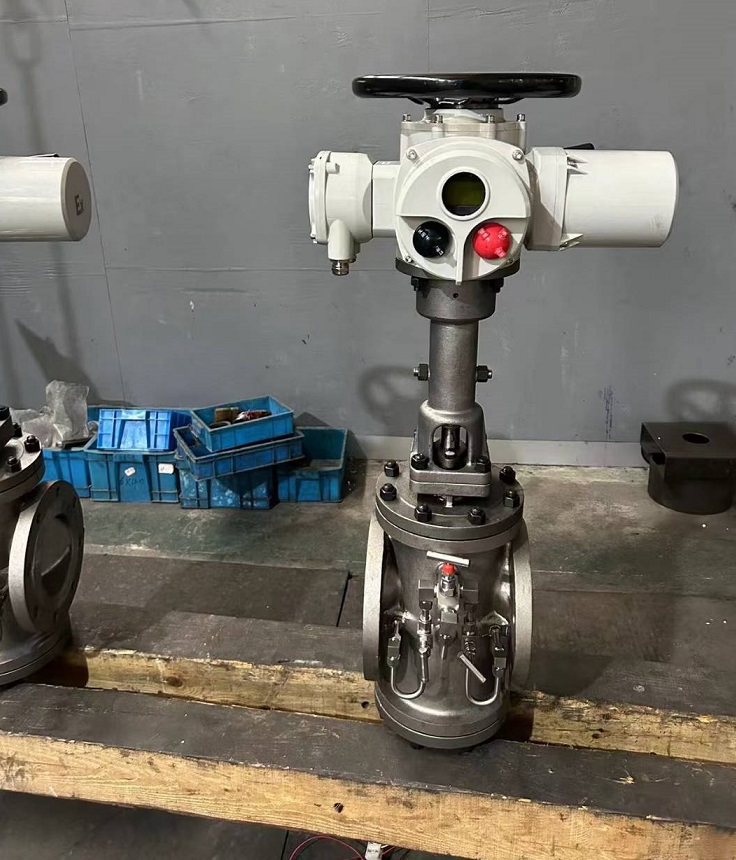

波纹管轨道球阀

波纹管轨道球阀是一种结合波纹管密封与轨道传动技术的高性能阀门，具有双重密封结构和无摩擦启闭特性，广泛应用于易燃、易爆及有毒介质的严苛工况。
波纹管轨道球阀特征和原理如下：
一、核心技术特征
‌双重密封结构‌
波纹管组件作为第一层密封，阻隔介质泄漏；填料压套形成第二层密封，实现零泄漏效果‌。
分体式阀杆设计（如上阀杆与下阀杆）通过螺旋槽与定位销配合，避免波纹管旋转，保护其力学结构‌。
‌无摩擦启闭机制‌
阀杆通过螺旋轨道驱动球体，开启时球体先轴向后退脱离阀座，再旋转90°；关闭时反向操作，全程密封面无接触，减少磨损‌。
偏心设置的螺旋导轨（如90°螺旋槽）与导向销配合，实现球体精准定位和密封面压紧‌。
‌附加功能设计‌
部分型号配备泄漏检测组件，实时监控密封状态并预警‌。
采用碟簧加载或机械楔形密封增强双向密封性能‌。
二、工作原理
‌开启过程‌
阀杆螺旋上升，球体轴向后退脱离阀座，旋转90°至全开位置，流体通道完全畅通‌。
‌关闭过程‌
球体反向旋转90°复位后，阀杆下降施加机械压力，使球体紧密压合阀座形成密封‌。
三、应用优势
‌安全性‌：波纹管与填料双重密封杜绝外漏，适用于高危介质‌。
‌长寿命‌：无摩擦设计使密封寿命提升3倍以上‌。
‌低维护‌：分体式阀杆和标准化装配简化维护流程‌。
该技术通过创新结构解决了传统球阀密封面磨损和波纹管旋转问题，成为化工、能源等领域的关键流体控制设备‌。
