带自锁装置蝶阀

带自锁装置蝶阀是一种特殊设计的阀门，主要用于防止误操作或外力干扰导致阀门状态意外改变，在消防、化工、能源等安全敏感领域应用广泛。

其核心特点与工作原理如下：

一、自锁原理

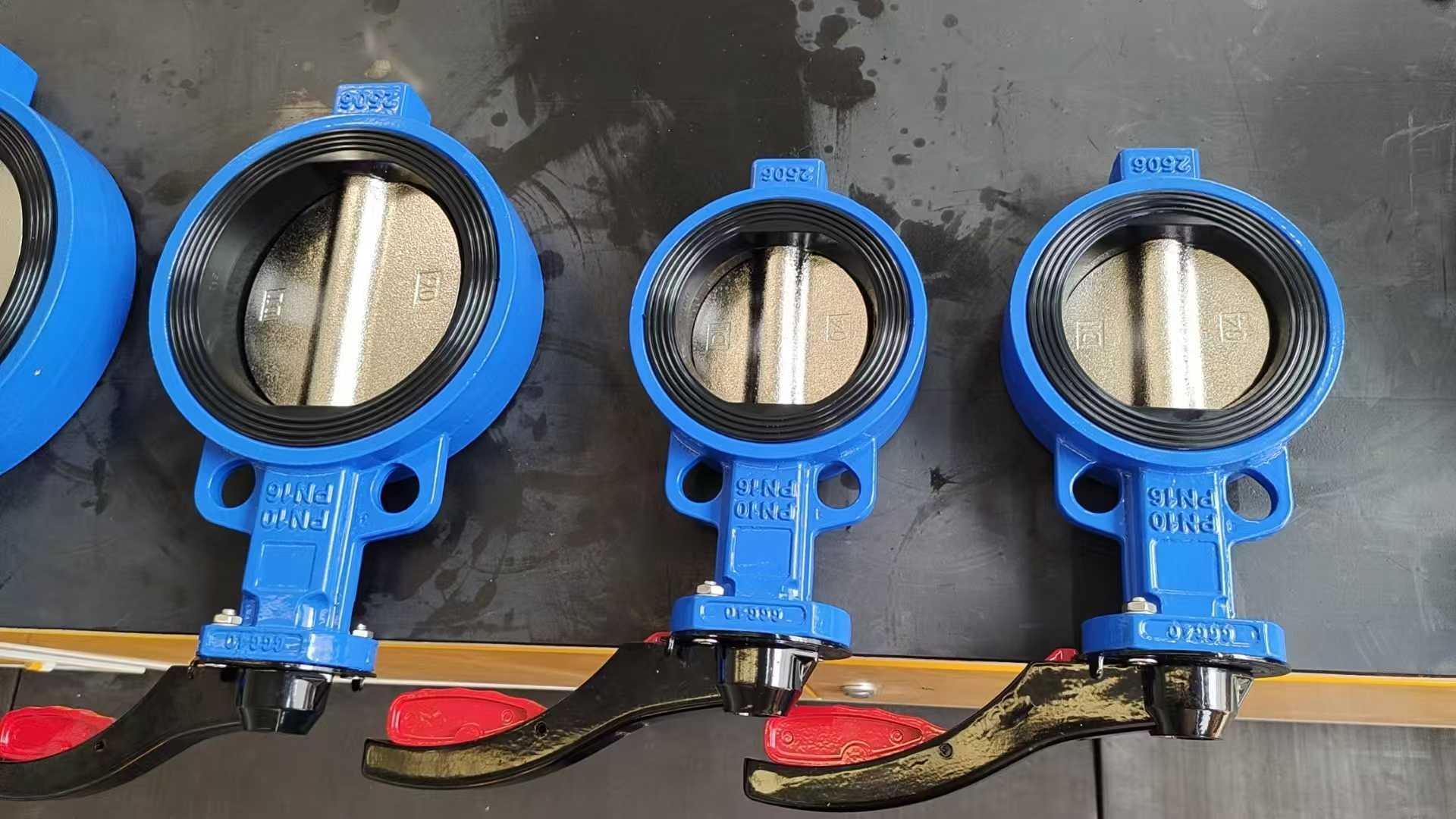

‌机械锁定结构‌：通过手柄处的压把与阀杆齿轮卡槽咬合实现锁定，需按压压把使卡扣脱离才能转动手柄‌。这种设计可抵抗管道震动或外力碰撞导致的阀门位移‌。
‌锁定状态维持‌：松开压把后，弹簧机构使卡槽自动复位重新锁定阀杆，确保阀门稳定在目标开度‌。
二、状态判断方法
‌开启状态‌：阀杆与管道方向‌平行‌（手柄与管道轴线对齐）‌。
‌关闭状态‌：阀杆与管道方向‌垂直‌（手柄与管道轴线呈90°）‌。
三、核心功能与应用
‌防误操作‌：锁定后非授权人员无法直接操作，避免流程干扰‌。
‌抗干扰性‌：适用于消防水泵出水管、燃气管网等易受水锤/震动影响的场景‌。
‌安全强化‌：部分型号采用双重机械锁或电子锁，满足化工、核电等高危环境要求‌。
四、结构特性
‌基础组件‌：阀体、蝶板、阀杆、压把式自锁机构及复位弹簧‌。

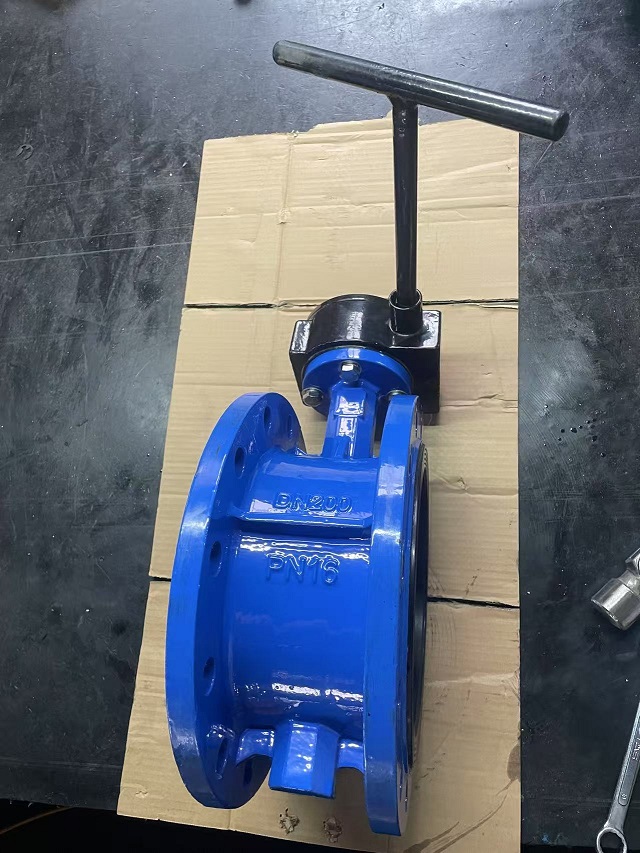

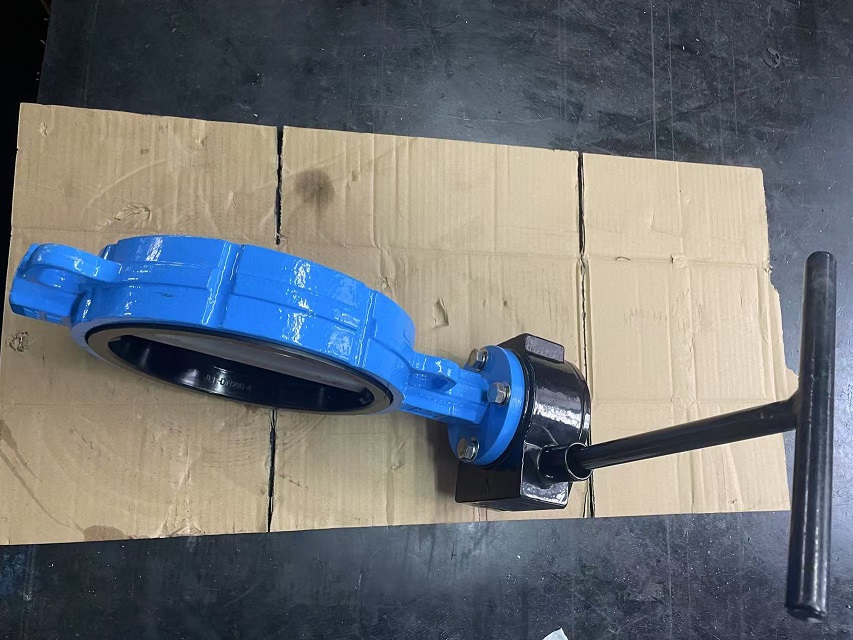

‌升级设计‌：部分阀门集成蜗轮减速器，既实现自锁又可精确调节流量‌。
五、与普通蝶阀的区别
带自锁装置蝶阀普通蝶阀依赖蜗轮箱实现自锁，而自锁装置蝶阀通过独立的机械卡扣结构提供更快速的锁定响应，且无需持续外力维持锁定状态‌。
