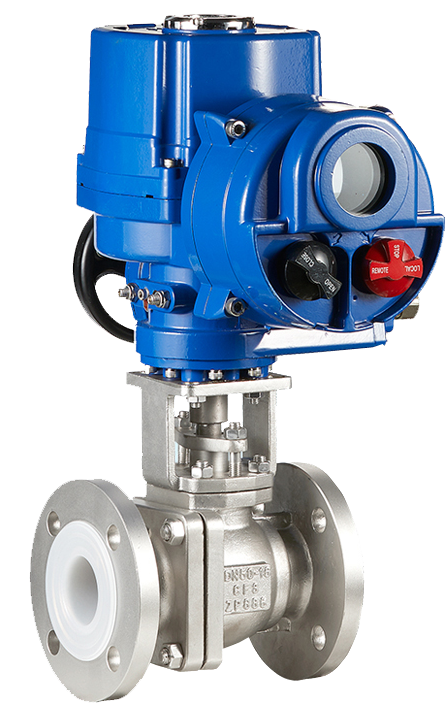

电动调节球阀
阀门型号：VQ947F/H，VQ977F/H,Q941F/H
通径规格：DN15～DN300
结构形式：O型球芯，V型球芯
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN25、PN40、PN64
适用温度：-40℃～450℃
应用范围：应用范围：水、蒸汽、纸浆、含有纤维介质及粉粒状介质
产品特点：结构紧凑、流通能力大、动作稳定可靠、调节性能佳
电动调节球阀是一种用于工业自动化过程控制的阀门装置，通过电动执行机构驱动球体旋转来实现介质的调节与切断功能
1。其核心部件由球阀本体和电动执行器组成，支持远程控制输入信号（如4~20mA DC或220V AC）进行精确操作。以下从工作原理、结构特点、分类及应用领域进行系统说明：
一、工作原理
电动调节球阀基于90°旋转运动设计，球体在阀杆带动下绕轴线旋转，通过改变球体开口角度调节介质流量和压力。
V型球阀的阀芯带有特殊切口，可产生剪切力切断纤维或颗粒介质，实现自清洁并防止卡死，调节比高达200:1。
轨道调节球阀采用预紧式弹簧阀座，球体启闭时先脱离密封面后旋转，确保零摩擦和双向密封，适用于高压大口径管线。
二、技术特点
结构优势：
体积小、重量轻、安装便捷，驱动力矩低，流通能力大，压力损失小。
密封形式包括弹性密封（如聚四氟乙烯）和金属硬密封，后者耐高温（最高500℃），泄漏量可达IV级（硬密封）或VI级（软密封）。
一体化直连执行机构设计，无需额外伺服放大器，支持单相或直流电源驱动。
性能参数：
公称通径：20~400mm（如ZAJQ型号覆盖20~300mm）。
公称压力：1.6~6.4MPa，适用温度范围-60℃至500℃。
流量特性为快开型或近似等百分比，响应时间≤3.5s。
三、主要类型
类型 描述 典型型号示例
通用型球阀 基本浮动或固定球结构，适用于中低压切断与调节，如化工、水处理系统
ZKJR系列
V型调节球阀 V型切口阀芯增强调节精度，专用于含纤维、泥浆或固态颗粒介质（如纸浆、高粘度液体） ZDJV系列
轨道调节球阀 楔形密封技术与弹簧预紧阀座，实现高压双向零泄漏，适配石油、天然气长输管线 Q947型
对夹/法兰式 连接方式分对夹式（双头螺栓）和法兰式，结构紧凑，符合JB/T74~90或ANSI标准
ZAJQ超短型对夹式
四、应用领域
化工与石油：控制腐蚀性介质、高温蒸汽及含硫化氢气液，如炼油厂管线调节。
造纸与冶金：处理纤维悬浮液或结晶颗粒物料，利用V型阀剪切功能防堵塞。
电力与市政：冷却水系统、污水处理，依赖低泄漏密封和高可靠性。
特殊工况：微小固体颗粒含量≥3%或管线结垢环境，优先选用硬密封V型或轨道式设计。
