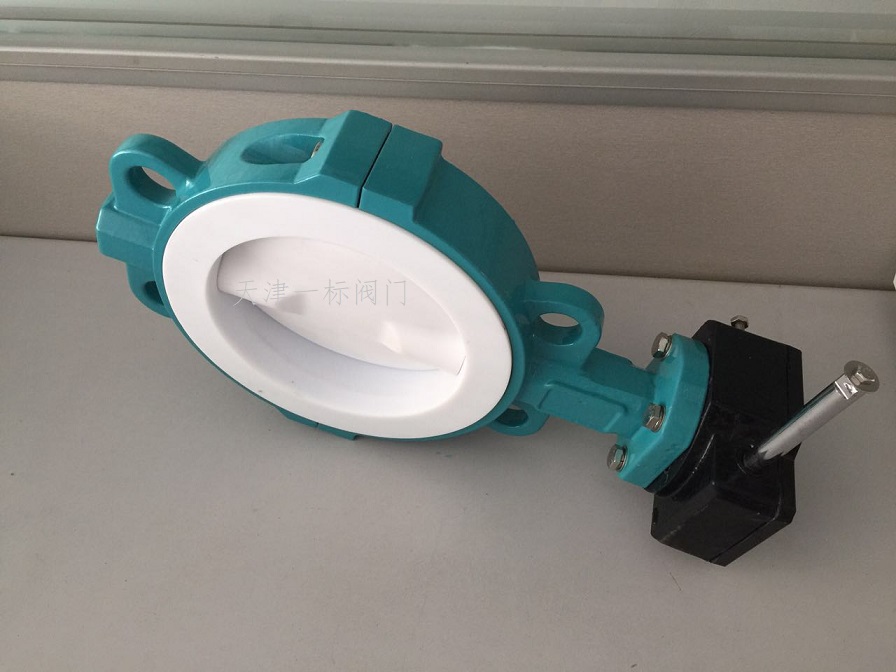

对夹衬氟蝶阀

对夹衬氟蝶阀是一种专为腐蚀性介质设计的阀门，采用对夹式连接，阀体与蝶板内衬聚四氟乙烯（PTFE/F46）等耐腐蚀材料，适用于化工、石油、污水处理等强酸强碱环境‌。

结构设计‌

阀体设计‌
阀体内衬氟塑料（FEP/F46或PCTFE/F3），耐强酸、强碱及有机溶剂，适用温度范围-50℃至200℃‌。
蝶板安装于管道直径方向，0°-90°旋转实现启闭，全开时流体阻力小‌。
‌密封技术‌
采用三偏心金属硬密封或软密封（T形氟橡胶环+不锈钢片），双向零渗漏设计‌。
部分型号阀座带弹簧补偿，适应阀杆变形‌。

‌连接方式‌：对夹式安装，节省空间，适用于管道间距短的场景‌。
‌密封性能‌：阀座采用PTFE或PFA材料，耐温范围-30℃～140℃，双向密封‌。
‌驱动方式‌：支持手动（蜗轮/手柄）、气动、电动操作‌。
‌材质与规格‌
‌阀体材质‌：碳钢（WCB）、不锈钢（304/316）或衬塑处理‌。
‌压力等级‌：常见PN16（1.6MPa），部分型号支持更高压力‌。

‌通径范围‌：DN50-DN600，部分厂家可定制至DN700‌。
