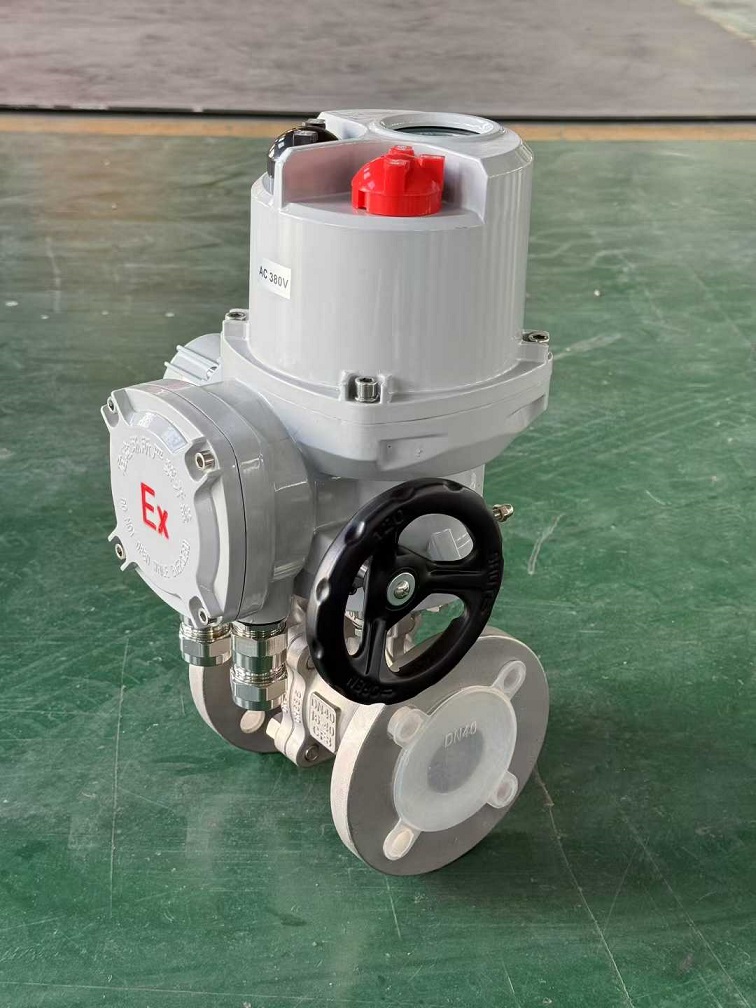

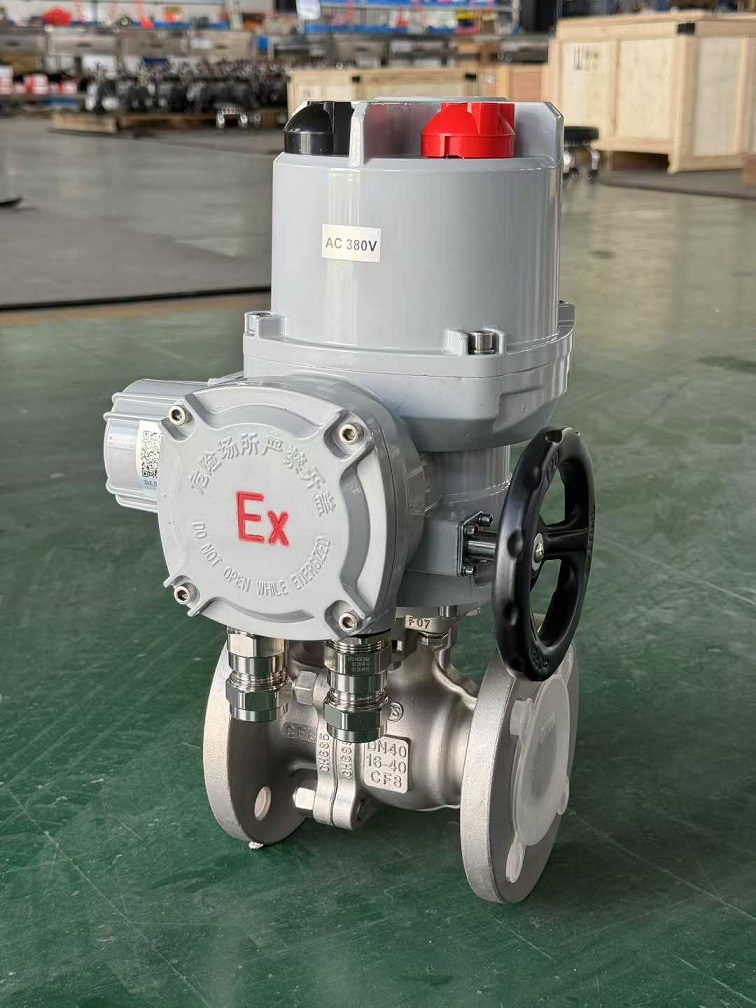

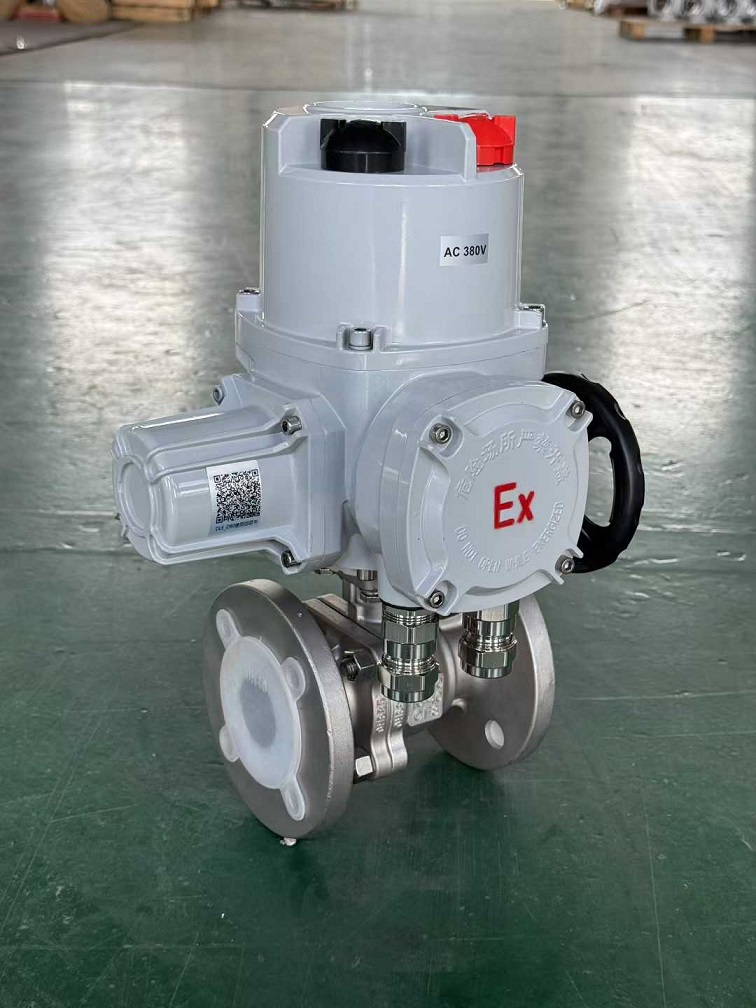

防爆电动球阀

防爆电动球阀是一种专用于易燃易爆环境的自动化控制阀门，结合防爆技术与电动执行机构，实现安全可靠的介质通断和流量调节。以下是其核心要点：

一、核心结构与工作原理
‌组件构成‌
由防爆电动执行器、球阀阀体（含球体、阀杆、阀座）及法兰连接件组成。球体旋转90°即可实现全开/全关，阀体通道与管道等径，介质近乎无阻力通过。
‌防爆机制‌
执行器采用隔爆设计（如Exd IIBT4认证），通过密封结构隔离电火花，防止引爆可燃气体或粉尘。
‌控制原理‌
接收4-20mA或开关信号驱动电机，经蜗轮蜗杆传动球体旋转：
‌全开/全关‌：球体通道与管道对齐/垂直；
‌流量调节‌：V型球阀通过旋转角度线性控制流量。
二、关键特性与技术参数
‌特性‌ ‌说明‌
‌防爆等级‌ Exd IIBT4（适用于II类气体环境）
‌连接方式‌ 法兰连接（DN15-DN300）、快装式（需定制）
‌阀体材质‌ 不锈钢（耐腐蚀）、碳钢（通用工况）
‌操作模式‌ 电动远程控制 + 手动应急操作（手电一体型）
‌响应速度‌ ≤5秒（开关型），调节型支持比例控制
三、应用场景
‌危险介质控制‌：石油、化工管道输送易燃气体/液体；
‌粉尘防爆系统‌：煤粉仓、除尘管道切断阀；
‌能源设备‌：燃气锅炉燃料调节、锂电池生产线惰性气体保护。

四、选型与维护要点
‌选型依据‌
爆炸性环境等级（如IIB类选Exd IIBT4）；
介质特性（腐蚀性介质选不锈钢阀体）；
功能需求：快速切断选开关型，流量调节选V型球阀。
‌故障处理‌
‌关不严/内漏‌：调整执行器限位凸轮或检查阀座密封；
‌无法全开‌：检查电源电压（24V/220V）及接线是否正确。
‌安装要求‌
执行器接线需符合防爆规范（如加装隔离变压器）；
定期检测密封性能及执行器防爆壳体完整性。
注：三通球阀（L型/T型）还可用于介质分流、混流或流向切换。
