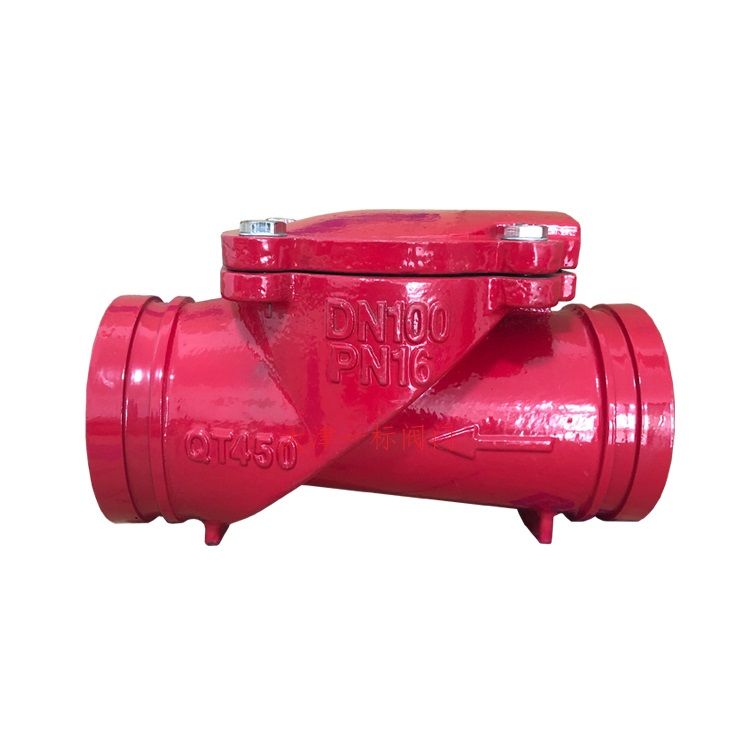

沟槽橡胶瓣止回阀

沟槽橡胶瓣止回阀概述

沟槽橡胶瓣止回阀（型号如H84X、HC44X）是一种采用卡箍（沟槽）连接的单向阀，通过橡胶瓣的弹性密封实现介质单向流动控制，广泛用于消防、给排水及工业管道系统。其核心功能为‌防倒流、低流阻、耐磨损‌，尤其适用于含颗粒或纤维的介质‌。
主要类型与特点
‌H84X型‌
‌结构‌：球墨铸铁阀体+丁腈橡胶瓣，全流道设计，流阻系数≤0.3‌。
‌优势‌：卡箍连接快速安装，耐腐蚀性强，适用于污水、消防水等场景‌。
‌HC44X型‌
‌技术‌：倾斜密封圈设计，关闭时间短（≤0.5秒），减少水锤压力‌。
‌材质‌：阀瓣为橡胶与钢板复合压制，耐冲刷且密封寿命达100万次‌。
技术参数
‌参数‌ ‌范围/说明‌
‌公称通径‌ DN50~DN600（部分扩展至DN800）‌
‌压力等级‌ PN10~PN16（1.0~1.6MPa）‌
‌适用温度‌ -29℃~+80℃（橡胶瓣耐温上限）‌
‌连接方式‌ 卡箍式（符合GB/T 17241.6标准）‌
应用领域
‌消防系统‌：防止停泵时水锤冲击及介质倒流‌。
‌市政给排水‌：污水、雨水管道防回流‌。

‌工业管道‌：化工、石油等含杂质介质的单向控制‌。
