管廊阀门
阀门型号：D971X，D941X,D973H，D943H
通径规格：DN50～DN1200mm
结构形式：中线式，三偏心
阀体材质：铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：气体、水、油品、蒸汽、腐蚀性流体
产品特点：开关及时到位，开关完成程度好，基本无误差
以下是基于市政管廊阀门的技术规范与应用要点的综合说明：
一、阀门功能与分类
介质控制类
分流/合流阀：用于多管线介质流向切换，需满足公称压力PN10-16MPa、温度-29~300℃工况。
止回阀：防止介质逆流，安装时需确保阀瓣垂直（升降式）或销轴水平（旋启式）。

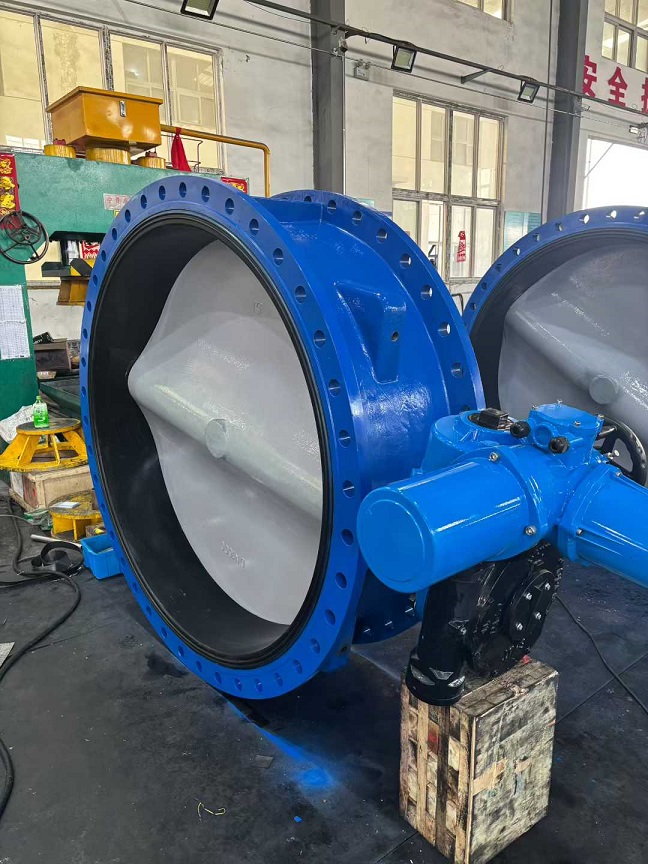

蝶阀：轻量化启闭控制，市政管道常用碳钢/不锈钢材质，需配合电动或液动驱动。
安全监测类
集成温湿度、可燃气体传感器，实时数据上传至管廊监控平台，触发排风/照明系统联动。
二、管廊阀门布置规范
空间优化原则
大口径阀门靠近管廊立柱布置，热补偿管道优先置于横梁端部以便设置“Ⅱ型”膨胀弯。
冷介质、易燃管道位于热管道下方，非金属管道置于底层。
操作与维护要求
阀门安装高度距操作面≤1.2米，手轮朝向可操作区域，避免仰天作业。
需频繁操作的阀门（高度＞8米）需配备固定平台。
三、关键安装技术
项目 要求
流向验证 阀体箭头方向必须与介质流向一致（截止阀需“低进高出”）。
连接方式 法兰阀门需双端面平行同心，螺纹阀门必须加装活接并靠近阀体。
抗震设计 上装式结构减少螺栓数量，提升高压大口径工况可靠性。
防腐蚀处理 露天阀杆禁用倒装，避免介质滞留腐蚀；地埋明杆闸阀需防潮保护。
四、智能监控系统集成
通过管廊安全监测平台实时采集阀门状态，覆盖温湿度、气体泄漏、积水数据，支持远程启闭与故障预警。
电缆槽架需预留于管廊顶层，与阀门控制系统分层布线。
附：典型故障规避措施
螺纹密封失效：拆卸前关闭上游介质，活接设置于阀门下游。
热应力变形：长距离管线每50米设补偿单元，避免袋形盲肠结构。
注：压力试验需按公称压力1.5倍执行强度测试，以25倍工作压力验证密封性。
