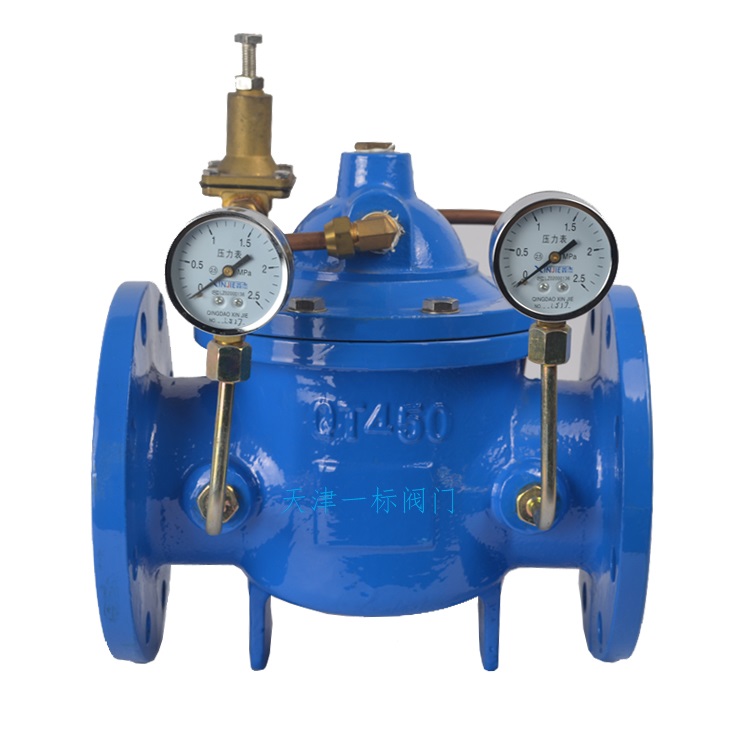

200X减压阀

200X减压阀是一种用于消防与生活供水并联系统的水力控制阀门，通过导阀自力控制实现压力调节，无需外部能源即可稳定出口压力。

1. 产品定义与功能
‌核心作用‌：在消防与生活供水并联系统中，火灾时自动切断生活用水保障消防供水，消防停止后恢复生活供水，节省单独消防管网建设成本‌。
‌控制方式‌：由主阀、导阀、针阀、球阀等组成水力控制系统，通过导阀弹簧设定压力动态调节主阀开度，维持出口压力稳定‌。
2. 技术参数
‌压力范围‌：公称压力PN10~PN16（1.0~1.6MPa），出口压力可调范围0.2~1.6MPa‌。
‌适用介质‌：水温0~80℃的清水，部分型号支持非腐蚀性液体‌。
‌通径规格‌：DN50~DN800，法兰连接为主‌。
3. 结构特点
‌组件构成‌：主阀（铸铁/不锈钢）、导阀（F304/F316阀杆）、针阀（铜合金/不锈钢）、微型过滤器及压力表‌。
‌密封设计‌：橡胶软密封，部分型号采用波纹管结构（适用于高温蒸汽）‌。
4. 应用场景
‌典型领域‌：高层建筑供水、城市管网、化工/电力工业管道‌。
‌特殊需求‌：超高层建筑可替代中间水箱，节省空间与成本‌。

工作原理：
1、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
2、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
