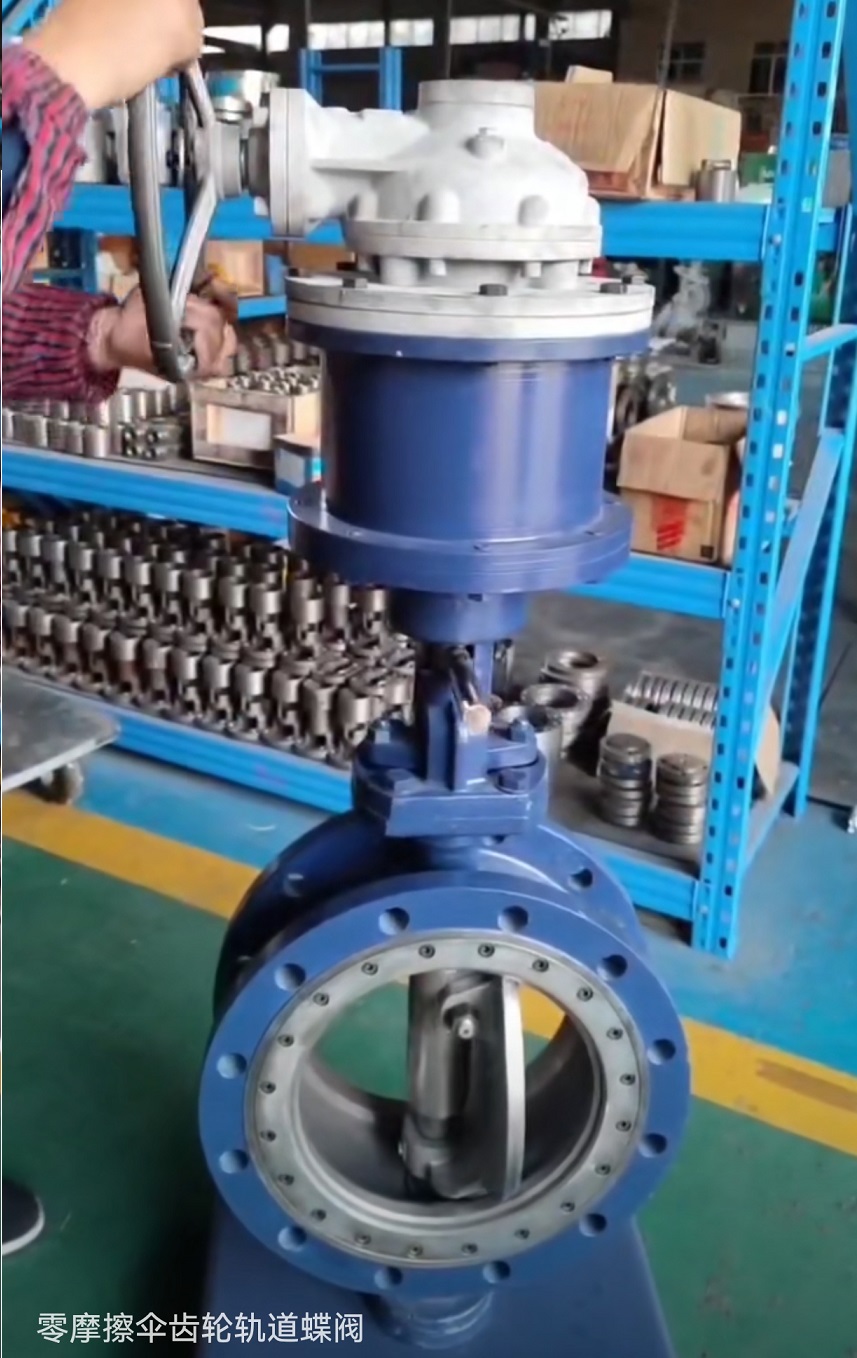

零摩擦轨道蝶阀

零摩擦轨道蝶阀是一种采用特殊机械结构实现密封面无摩擦接触的工业阀门，其核心技术与性能特点如下：

一、核心技术原理
‌轨道式驱动结构‌

通过燕尾导轨或螺旋导向机构控制阀瓣运动，使蝶板在启闭初期沿阀轴径向偏移，脱离阀座密封面；关闭末期再轴向压紧密封副，实现全程零摩擦接触‌1。
典型设计如"楔形阀芯+可滑动阀瓣"组合，90°旋转驱动中嵌入了直线运动轨迹，显著降低密封面磨损‌。
‌三偏心密封技术‌

零摩擦轨道蝶阀阀轴位置三重偏心设计（阀轴偏离管道中心线、阀板轴后置、阀座锥体轴偏移），使蝶板在开启瞬间即与阀座完全分离，消除摩擦阻力‌。
金属密封副采用多层不锈钢或硬质合金，支持高温高压工况下的零泄漏密封‌。
二、核心性能优势
‌零摩擦与长寿命‌

开关过程蝶板与阀座无机械刮擦，启闭次数可达10万次以上，密封面磨损量＜0.05mm‌。
对比传统蝶阀寿命提升3-5倍，特别适用于频繁启闭场景‌。
‌双向零泄漏密封‌

硬密封结构通过API 598标准测试，密封试验压力达公称压力的1.1倍（如2.5MPa阀门试验压力2.8MPa）‌。
防火设计在高温失火时仍保持密封完整性‌5。
‌宽温域与耐压性‌

适用温度范围扩展至-204℃~815℃，覆盖液化天然气至高温烟气工况‌。
公称压力最高6.4MPa，壳体强度试验压力达公称压力的1.5倍‌。
三、典型应用场景
‌应用领域‌ ‌介质类型‌ ‌典型工况‌
能源电力 蒸汽/煤气 高温烟气管道（≤300℃）‌
石油化工 原油/航空煤油 高压输送（PN6.4MPa）‌
超低温工程 LNG液态天然气 -196℃深冷环境‌
环保系统 含尘气体 除尘风机管道调节‌
四、选型关键参数
‌通径范围‌：DN50~DN2000（大口径优先选轨道式）‌
‌驱动方式‌：手动/电动/气动/液动（气动响应最快）‌
‌密封类型‌：
‌金属硬密封‌：高温高压工况（＞300℃或PN＞2.5MPa）‌
‌软密封复合层‌：常温洁净介质（成本低，密封性优）
该阀门通过结构创新解决了传统蝶阀密封面磨损痛点，已成为苛刻工况下替代闸阀/截止阀的战略产品‌。
