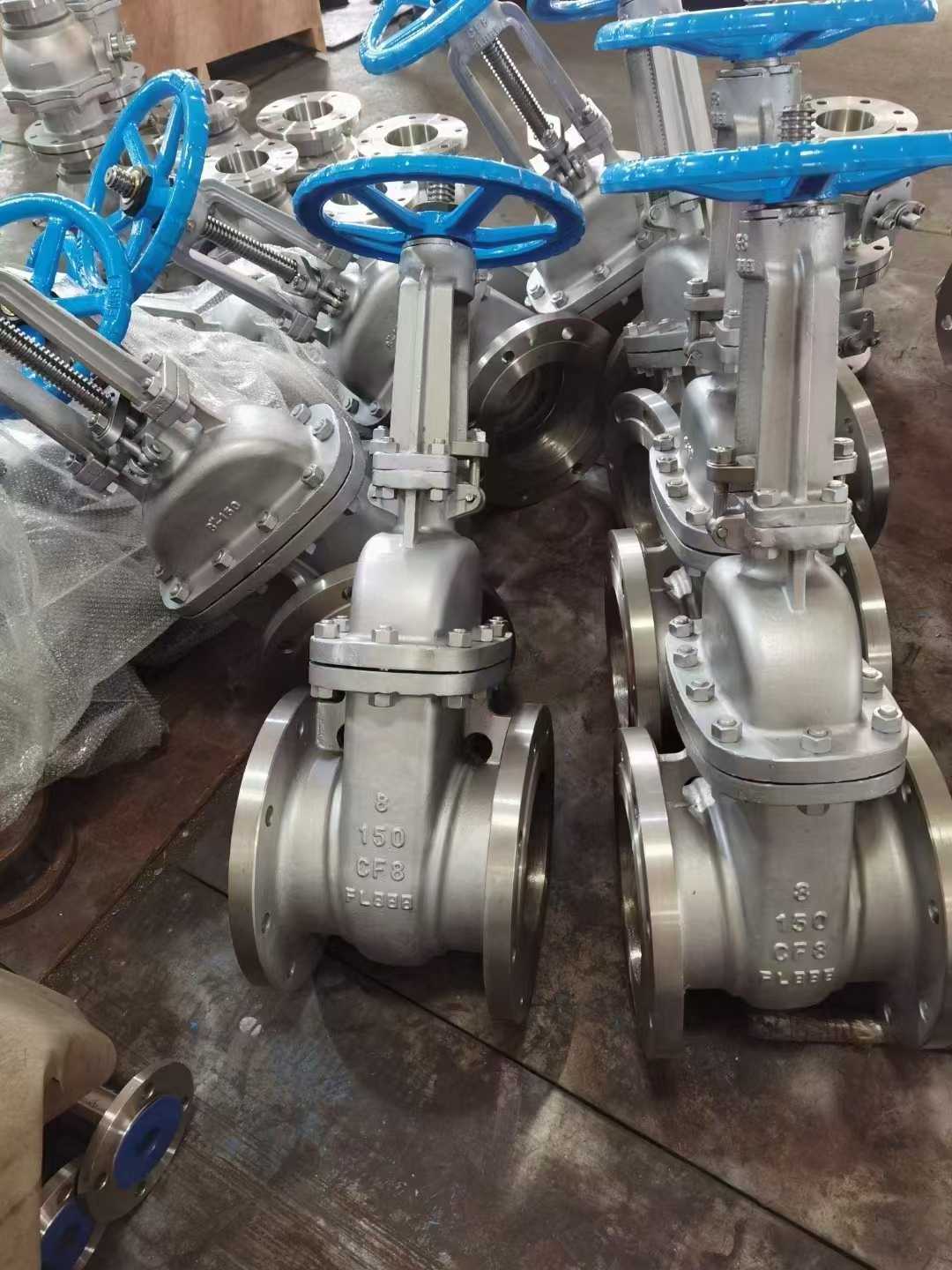

平行双闸板闸阀

产品名称:平行双闸板闸阀
口径范围:DN40-DN700
压力范围:PN16-PN100, ANSI 150-ANS1600
温度范围:-40一+560℃
泄漏等级:ANSI B16.104 VI
主体材质:WCB, WC6, WC9, CF8, CF8M等

驱动装置:气动、电动

结构设计
‌闸板结构‌
采用两块平行闸板，通过‌弹簧预紧力‌或‌轨道机构‌横向压紧阀座，实现双向密封；磨损后弹簧可自动补偿密封间隙。
创新设计如‌密封套+卸力阀板‌组合（入口密封），隔离介质与阀芯部件，减少腐蚀和杂质阻塞，密封材料更换便捷。
‌驱动与传动‌
‌手动/电动/气动‌可选：
电动型（如Z944TW）集成蜗轮蜗杆传动，支持远程控制（PLC/DCS）及4~20mA信号反馈；

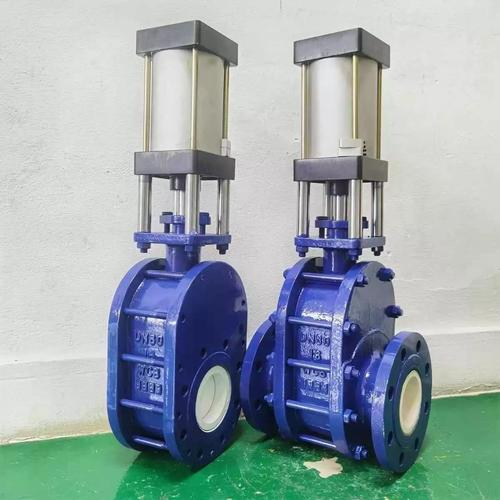

气动型配备双气缸增强推力，避免单气缸卡死。
标配‌手电动切换装置‌，断电时可转手动操作。
‌抗磨损技术‌

‌陶瓷密封面‌：适用于灰渣、矿粉等高磨损介质，耐磨性远超金属材质；
‌吹扫机构‌：专利设计（如吹扫管道+密封环），清除阀腔杂质，防止闸板磨损。
二、工作原理
‌启闭过程‌：阀杆带动双闸板垂直升降，全开时流道直通（流阻近零），全关时弹簧力使闸板紧贴阀座密封面。
‌禁止部分开启‌：部分开度易引发闸板背面涡流，导致密封面侵蚀振动，仅限全开/全闭工况使用。
