气动衬氟蝶阀

气动衬氟蝶阀的详细解析，综合技术特性、应用场景及市场数据：

一、产品定义与核心特性

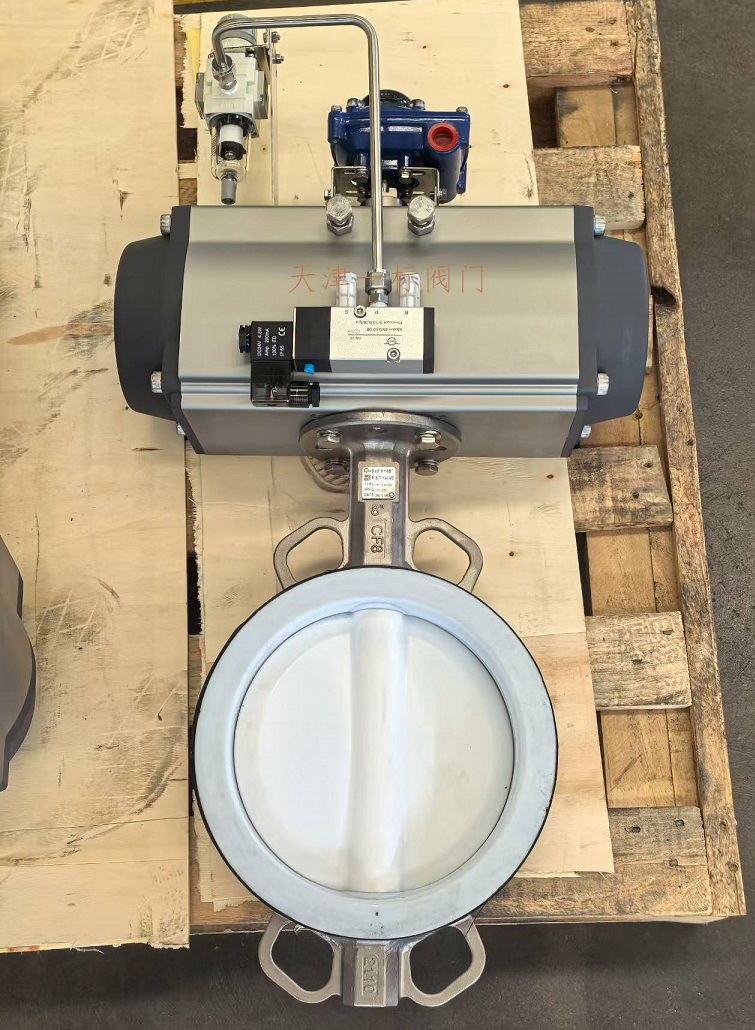

气动衬氟蝶阀是一种通过气动执行机构驱动蝶板旋转的耐腐蚀阀门，其过流部件（阀体、蝶板、阀座）均采用氟塑料（如PTFE、F46）衬里，可耐受强酸、强碱等腐蚀性介质。主要特点包括：
‌全衬氟结构‌：阀体内壁及蝶板表面整体包覆氟塑料，隔离介质与金属基体接触‌。
‌双向密封‌：采用氟橡胶/PTFE复合密封圈，泄漏等级达ANSI Class VI标准‌。
‌快速启闭‌：90°旋转动作，响应时间<1秒，支持开关型或调节型控制‌。
二、技术参数与结构设计
参数 规格范围 备注
‌公称通径‌ DN50~DN1200 对夹式或法兰式连接可选‌
‌压力等级‌ PN1.0~PN16（ANSI 150~300LB） 高压型号需定制‌
‌适用温度‌ -40℃~180℃ 特殊设计可扩展至-50℃~200℃‌
‌驱动方式‌ 单/双作用气动执行器 可配定位器实现4-20mA调节‌
‌结构分类‌：
‌中线型‌：适用于清洁介质，密封性能稳定‌。
‌双偏心型‌：通过偏心轴设计降低摩擦，延长密封寿命‌。
三、典型应用场景
‌化工行业‌：硫酸、氢氟酸等强腐蚀性介质的管道控制‌。
‌环保工程‌：烟气脱硫、废水处理系统中的耐腐蚀阀门‌。

‌食品医药‌：符合卫生标准的PTFE衬里适用于无菌环境‌。

选型建议
