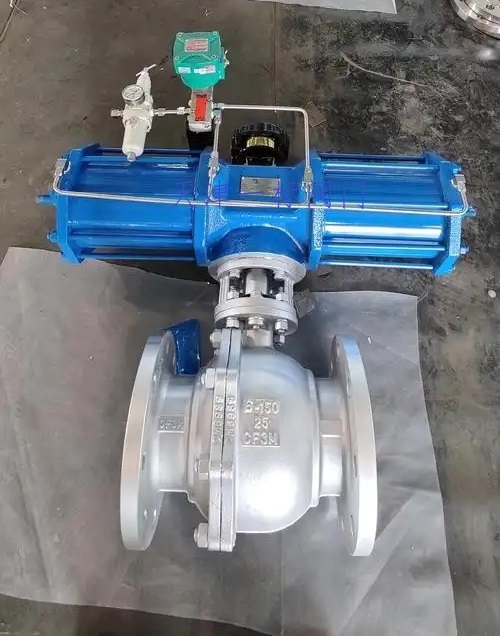

气动旋球阀是一种通过压缩空气驱动球体旋转的自动化阀门，其核心结构包括气动执行器、球阀阀体及定位附件。执行器通过活塞或齿轮将气源压力转化为旋转力矩，带动球体完成90°启闭动作，实现快速截断或调节流体。该阀门的典型结构特征为：
双作用/单作用执行器：双作用型通过双向气动实现开关，单作用型依赖弹簧复位；
浮动球/固定球设计：前者适用于中低压，后者通过轴承支撑球体以应对高压工况；
模块化附件：可选配电磁阀、限位开关、气源三联件等，形成完整的控制单元。 其工作原理基于气动-机械联动：当压缩空气进入执行器腔室时，推动活塞或齿轮组运动，通过阀杆带动球体旋转。通道与管道对齐时开启，垂直时关闭，配合定位器可实现精确流量调节。这种设计兼具气动系统的快速响应与球阀的低流阻优势。 气动旋球阀在工业自动化领域展现出显著的技术优势：
快速响应：气动驱动可实现毫秒级启闭，较手动阀门效率提升90%以上，尤其适用于紧急切断场景；
精准控制：搭配电气定位器后，流量调节精度可达±1%，满足化工、制药等行业的工艺参数严苛要求；
安全可靠：无电火花设计，本质防爆特性使其在石油、天然气等易燃易爆环境中不可替代。
典型应用场景包括：
石油化工：长输管道紧急切断、反应釜进料控制，耐腐蚀材质可应对酸性介质；
水处理系统：通过PLC实现泵站联动，抗水锤结构保障管网安全；
食品医药：卫生级设计满足GMP规范，无菌密封防止介质污染。
其高效、安全的特性正推动其在智能工厂中的普及，成为流体控制自动化升级的关键组件。
