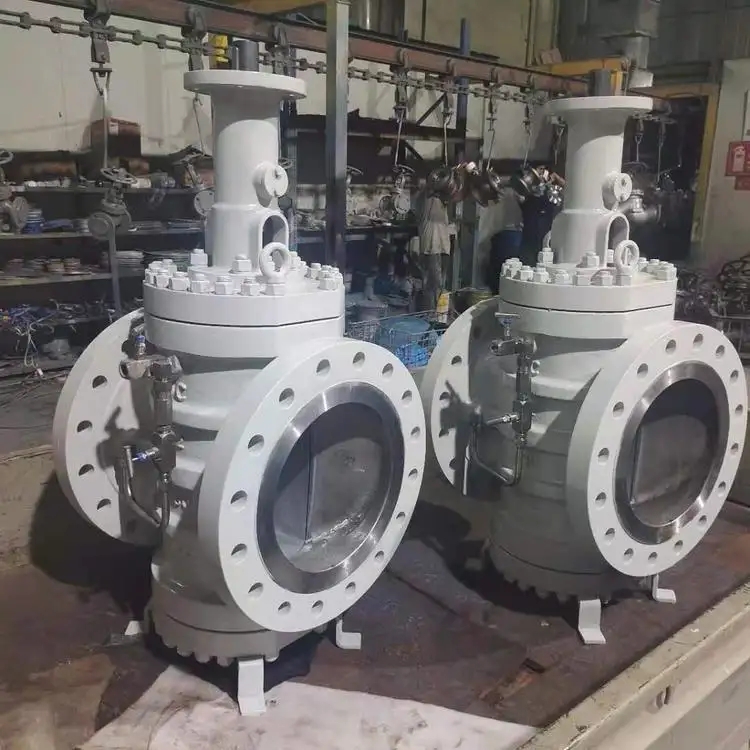

双密封旋塞阀 将军阀

品牌:一标阀门    型号:ZDAOX43-150

双密封旋塞阀

轨道式旋塞阀(将军阀)适用于公称压力CLASS150-900LBS,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

轨道式旋塞阀(将军阀)主要结构特点:
①阀门在开关过程中,阀体密封面与滑片密封面没有任何接触,因此,密封面无摩擦、磨损、阀门的使用寿命长,开关力矩小;
②阀门在维修时,不需将阀门从管线上拆下,只需将阀门底盖拆开,调换一对滑片即可,维修十分方便;
③阀体及旋塞为全通径,介质在通过阀门时无流阻,并且可通球对管道进行清洗,克服了缩径阀门的缺点;
④全通径将军阀的阀体内腔镀有硬铬,密封区域坚硬光滑;
⑤滑片上的弹性密封采用氟橡胶,并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬;
⑥阀门具有自动泄放装置(备选),在阀门完全关闭后,防止阀腔异常升压并检验阀门的效果;
⑦阀门开关指示器与开关位置同步,可以准确显示齿轮传动全通径将军阀的开关状态。

轨道式旋塞阀(将军阀)的工作原理:
1、当旋塞阀全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降。
2、当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭。
3、当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态。
4、该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
