疏水阀

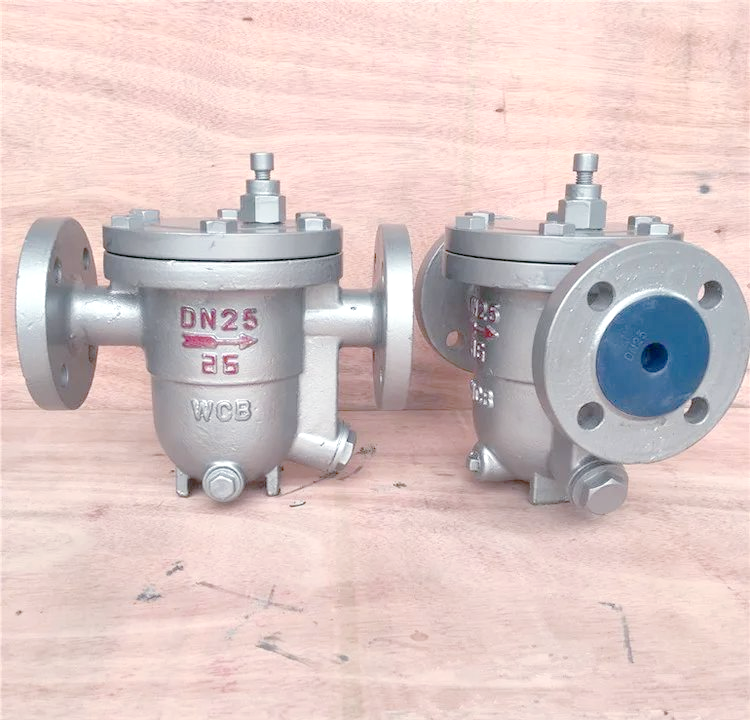

CS41H自由浮球式疏水阀概述

自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。

自由浮球式蒸汽疏水阀的优点：
是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为 0℃ ，能使加热设备达到最佳工作效率；它的最低工作压力 0.01Mpa ，最大背压率 ≤85% 。 自由浮球式蒸汽疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀。

自由浮球式蒸汽疏水阀规格及技术参数 ：

公称通径（ DN ）： 15-150 ；
公称压力（ PN ）： 1.6-4.0Mpa ；
最高工作压力 (PMO) ： 0.2-1.6 Mpa ；
最高工作温度 (TMO) ： 350 ℃；
工作介质：蒸汽凝结水；
无负荷漏气率小于 3% ；过冷度 0.5%

自由浮球式蒸汽疏水阀工作原理
自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
