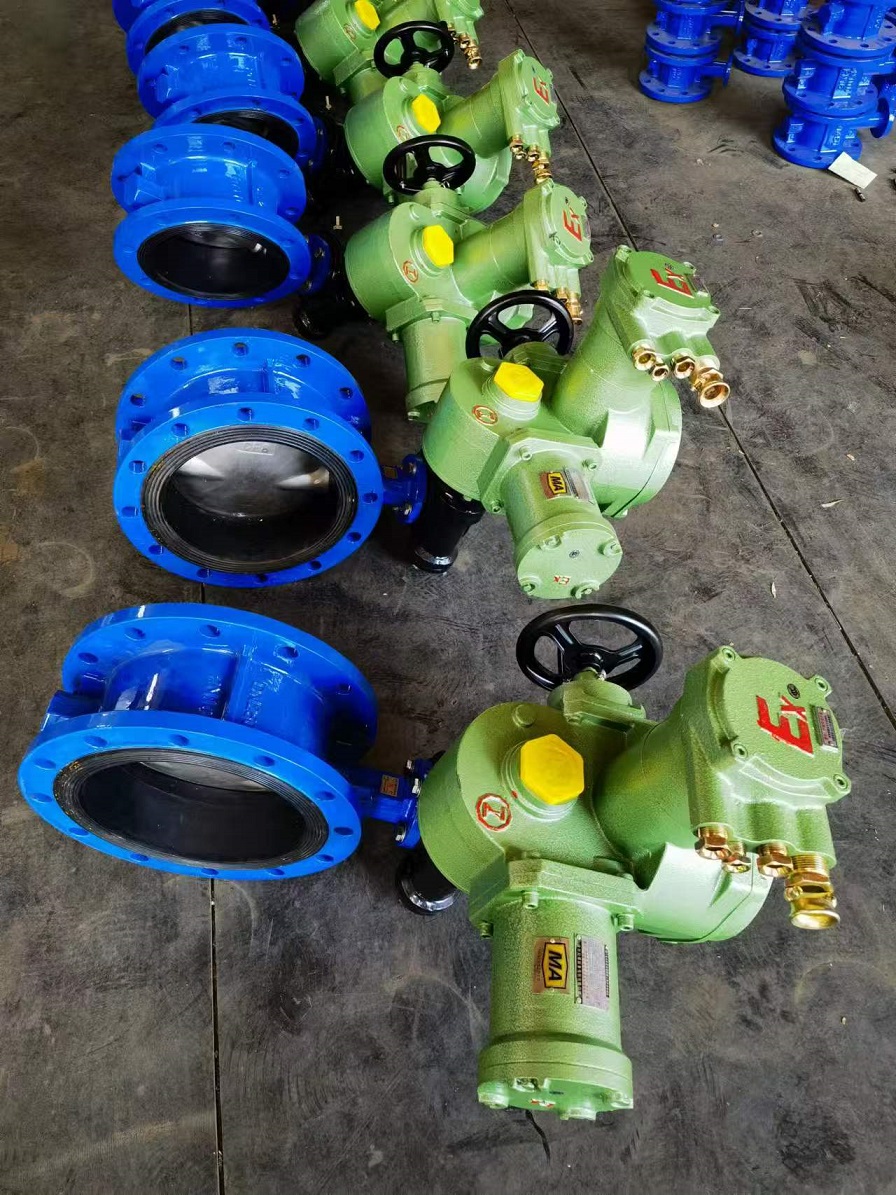

瓦斯电动蝶阀

瓦斯电动蝶阀是一种专为煤矿瓦斯等高爆性、高腐蚀性介质设计的特种阀门，主要应用于煤矿瓦斯抽采系统、泵房及发电厂等场景‌。
其核心特点与功能如下：

‌核心特性‌
‌防爆安全设计‌

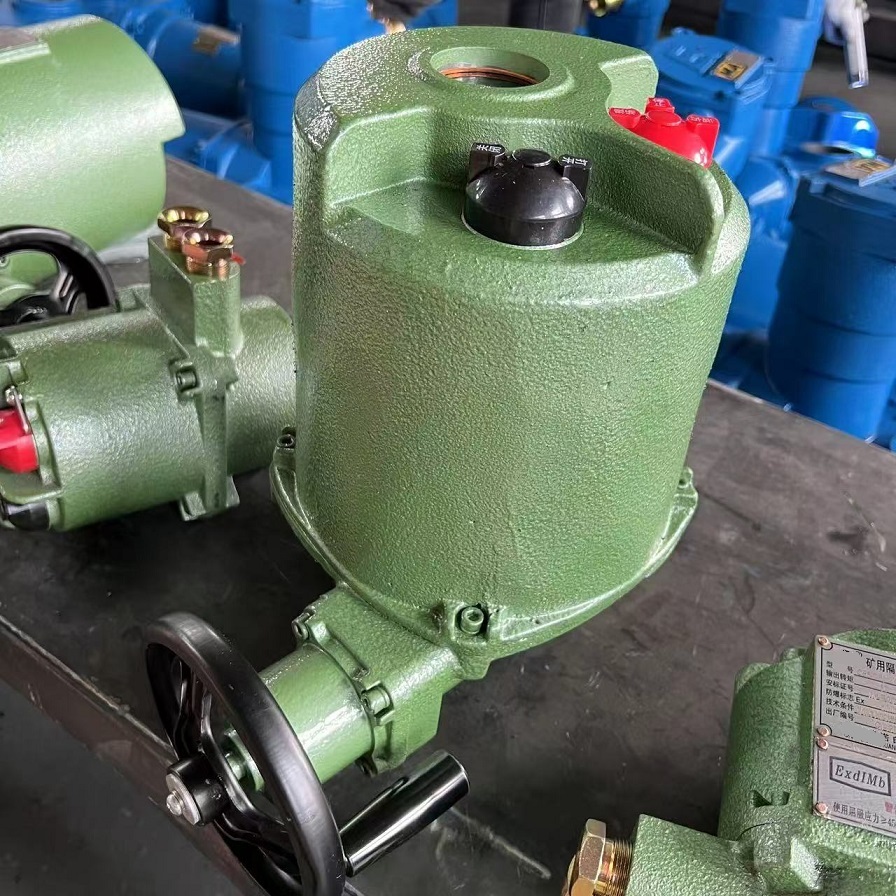

采用矿用隔爆型电动执行机构，通过煤安认证（MA标志），满足井下瓦斯环境防爆要求。
配备防静电结构，避免阀板与密封件摩擦产生火花，同时阀体接地消除静电积累‌。
‌耐腐蚀材质‌
阀体多采用球墨铸铁、铸钢或不锈钢，密封面覆盖丁腈橡胶、聚四氟乙烯等耐腐蚀材料，适应瓦斯强腐蚀性‌。
‌智能控制功能‌
支持手电切换机构，断电时可手动操作‌35；部分型号集成485通讯接口，实现远程控制及DCS系统对接‌。
‌双向密封结构‌
软密封蝶板设计确保双向承压密封，流阻小且零泄漏，适用于频繁启闭的管路‌。
‌关键应用场景‌
‌瓦斯抽采管道‌
用于DN50-DN1600管径的瓦斯输送管路，调节流量或紧急切断，如WSD941X-10Q系列‌。
‌瓦斯泵房与发电系统‌
在泵房进出口安装（如DN250/DN500型号），保障瓦斯稳定输送及压力控制‌。
‌高瓦斯矿井安全系统‌
配合隔爆控制箱，部署于井下通风、排水系统，防止瓦斯积聚引发的爆炸风险‌。
‌技术参数与选型参考‌
‌参数‌ ‌典型值‌ ‌说明‌
公称压力 PN1.0/1.6/2.5MPa 高压型号可达PN4.0MPa
温度范围 -20℃~150℃ 高温型号耐受565℃（硬密封）
驱动方式 电动（AC380V/660V/1140V） 隔爆执行器扭矩大，适应频繁启停‌
连接形式 法兰/对夹 如WSD94F-16Q系列‌
‌典型型号与厂商‌
‌矿用隔爆型‌：WSD941X-16Q（DN600）、MKD941X-10Q（DN250）等，单价约￥18000-￥27850‌。
‌智能一体化‌：WSD941X-10Q（带通讯功能）、WSD941X-16Q（手电切换）。
‌主要厂商‌：提供煤安认证产品及定制服务。
瓦斯电动蝶阀通过结构优化与材料创新，解决了传统阀门在瓦斯环境中的安全隐患，已成为煤矿安全生产的核心装备之一‌。
