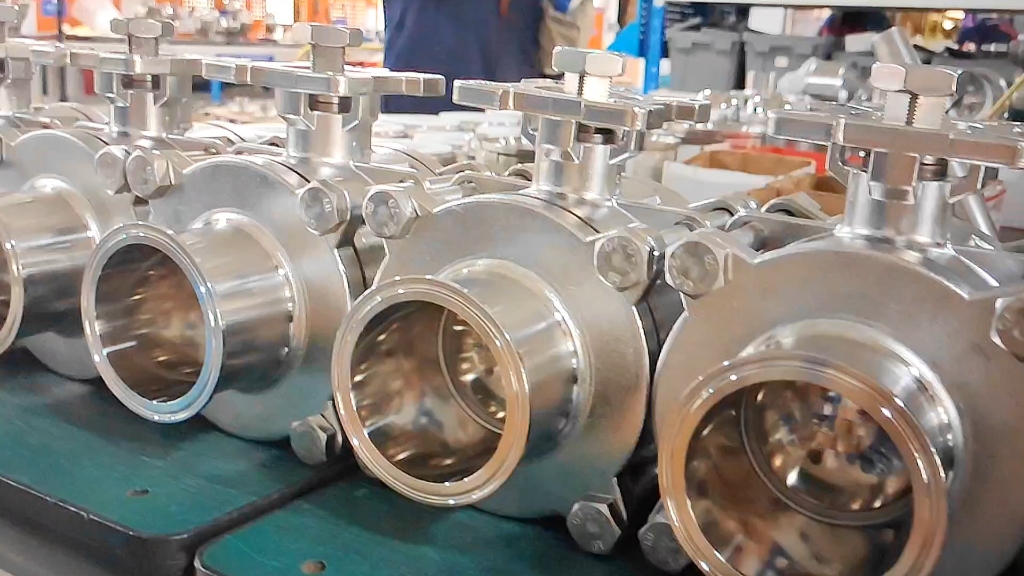

无滞溜球阀
无滞溜球阀
无滞留球阀 工艺处理：
1、机械研磨
无滞溜球阀使用金属抛光轮以精密研磨方式取出表面金属杂质形一个绸缎般光滑的表面。
2、电解抛光
无滞溜球阀通过电抛，去除金属表面的尖刺与平滑凹处，可以改善表面形态及结构，形成一层封闭的氧化铬膜，提高管道的抗腐蚀性。卫生球阀在做电抛前都先做机械抛光(机械抛光必需是研磨抛光)，这样才能使产品表面更光滑，杜绝死角。
3、光亮退火
无滞溜球阀作阀体的不锈钢材料在线加热至1050℃后置于氢气保护下快速冷却至100℃以下。一方面消除内部应力，另一方面在管道表面形成一层钝化膜，以提高管道的抗腐蚀能力。
4、酸洗或钝化
无滞溜球阀管道经边酸洗或钝化，可去除表面残存的颗粒。在产品表面生成一种非常薄的、致密的、覆盖性能良好的，能牢固地附在金属表面上的钝化膜，提高抗腐蚀性。
|
阀体规格 |
||
|
•尺寸范围 |
1/2”~36”（DN15-DN900） |
|
|
•端部连接 |
凸面和环连接、对焊连接、变径法兰、承插焊连接 |
|
|
•工作压力 |
PN10、PN16、150LB |
|
|
•温度范围 |
-30℃~+200℃ |
|
|
•阀体材质 |
CF8、CF8M、CF3、CF3M |
|
|
•密封面材质 |
PTFE、食品级PTFE、PEEK、TFM4215、金属喷涂 |
|
|
•设计标准 |
ASME B196.34 |
|
|
•结构长度 |
ASME B16.10 |
|
|
•检验与测试 |
MSS SP-61.ARI598、ANSI/FCI Class VI |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
