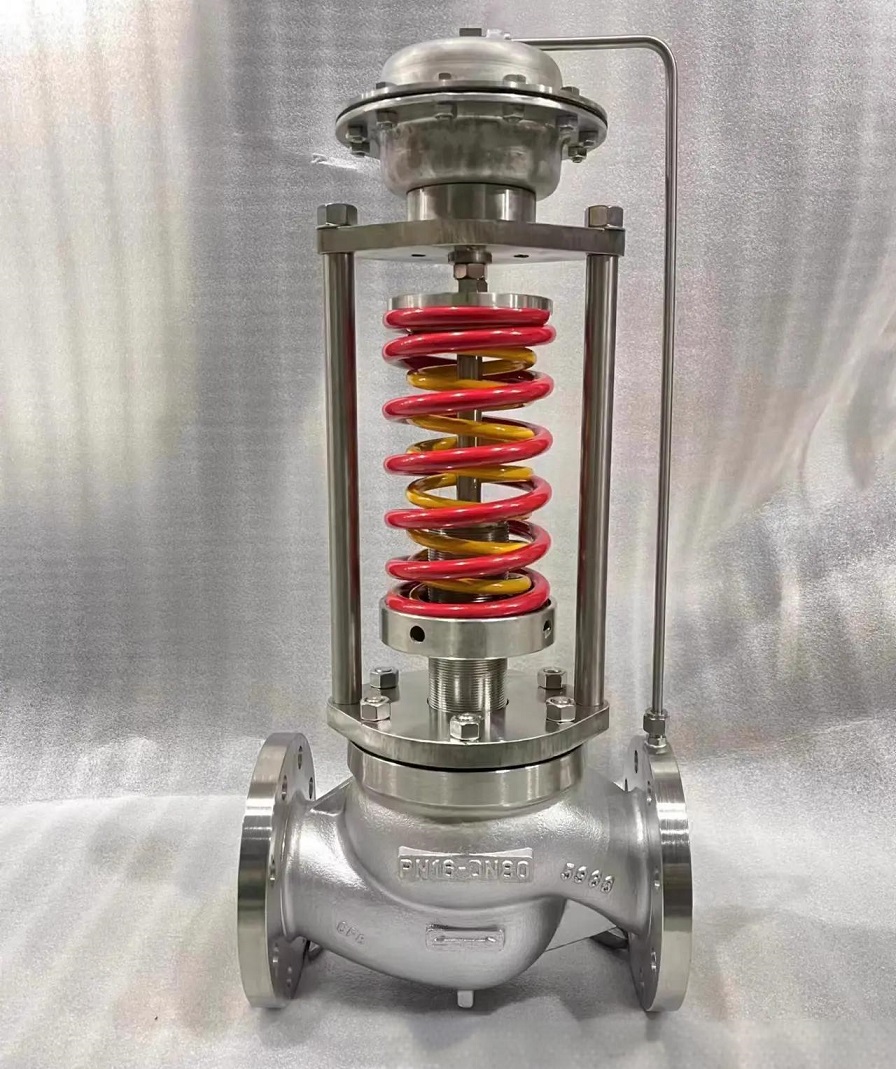

自力式单座调节阀
ZZY型自力式压力调节阀(ZZY自力式调节阀）无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|||||||||
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||||||||||
|
公称压力PN(Mpa) |
1.6、4.0、6.4 |
|||||||||||||||||||||
|
压力调节范围（MPa） |
15～50 40～80 60～100 80～140 120～180 160～220 200～260 |
|||||||||||||||||||||
|
流量特性（℃） |
快开 |
|||||||||||||||||||||
|
调节精度（％） |
±5 |
|||||||||||||||||||||
|
使用温度（℃） |
≤350 |
|||||||||||||||||||||
|
允许泄漏量 |
硬密封（l/h） |
单座：≤10-4阀额定容量（IV级）；双座、套筒：≤5×10-3阀额定容量（II级） |
||||||||||||||||||||
|
软密封（ml/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||||||||||
|
减压比 |
好大 |
10 |
||||||||||||||||||||
|
好小 |
1.25 |
|||||||||||||||||||||
