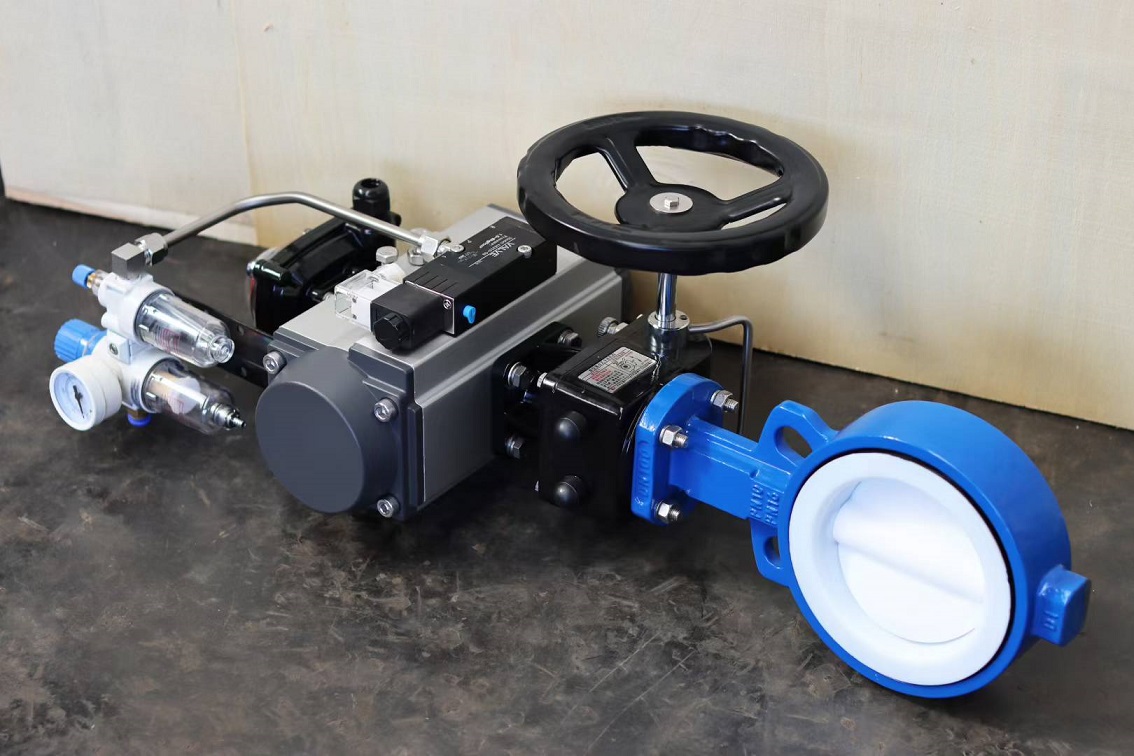

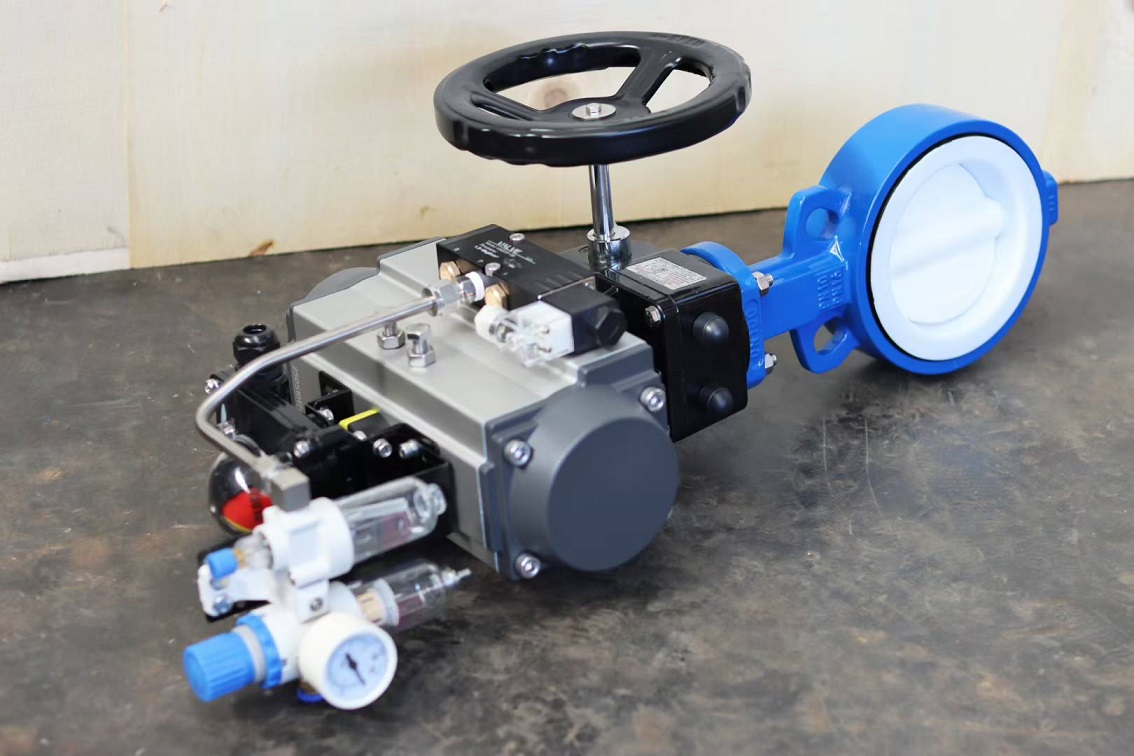

对夹全衬氟气动蝶阀

对夹全衬氟气动蝶阀是一种专为强腐蚀性介质设计的工业阀门，其核心特点是在阀体内腔和蝶板表面整体衬覆氟塑料（如PTFE、FEP等），结合气动执行机构实现自动化控制。其主要特性及应用如下：
一、核心结构与工作原理
‌全衬氟设计‌
阀体、蝶板等过流部件采用整体氟塑料（如PTFE、F46）衬里，完全隔离介质与金属基体‌。
适用介质包括硫酸、盐酸、氢氟酸、王水、强碱及有机溶剂，耐受pH值1-14的极端腐蚀环境‌。
‌气动驱动机制‌
通过气动执行器（活塞或薄膜式）驱动阀杆，带动蝶板90°旋转实现快速启闭（响应时间0.5~2秒）‌。
支持远程控制，可配置定位器、电磁阀实现流量精确调节或紧急切断。
二、关键性能优势
‌卓越耐腐蚀性‌
氟塑料层（厚度≥2.5mm）提供全面防腐保护，寿命可达5-10年，远超金属阀门‌。
‌零泄漏密封‌
四级密封结构：蝶板径向密封+轴向压紧+阀杆填料+法兰垫片，符合ANSI B16.104 VI级标准‌。
双向气泡级密封，适应正反向压力‌。
‌低阻力高效率‌
流线型流道设计，流阻系数小（Cv值高），压降仅为同口径阀门的1/3‌。
操作力矩比球阀低60%，能耗减少40%‌。
‌宽工况适应性‌
温度范围：-50℃~180℃（特殊设计可扩展至-196℃）。
压力等级：PN10-PN16（Class150~300）。
三、技术参数（2025年主流标准）
‌项目‌ ‌参数范围‌ ‌备注‌
公称通径 DN50~DN1200 大口径优势明显
公称压力 PN10~PN16 对应Class150~300‌
适用温度 -50℃~150℃（标准） 高温型达180℃‌
泄漏等级 ANSI VI级（零泄漏） 硬密封结构‌
流量特性 近似线性调节 开度0°~90°精准控流‌
四、应用场景
‌化工行业‌：输送硫酸、盐酸、王水等强腐蚀介质‌。
‌制药/食品‌：满足无污染、高洁净要求，符合卫生标准‌。
‌环保工程‌：污水处理、废气排放系统的腐蚀防护‌。
‌特殊工况‌：防爆环境（如石油平台）、低温LNG管道‌。
五、选型与安装要点
‌选型依据‌：根据介质腐蚀性、温度压力、流量精度选择衬材（PTFE/FEP）及执行器类型‌。
‌安装规范‌：优先水平安装，避免衬里机械损伤；管道需清洁防杂质卡塞‌。
