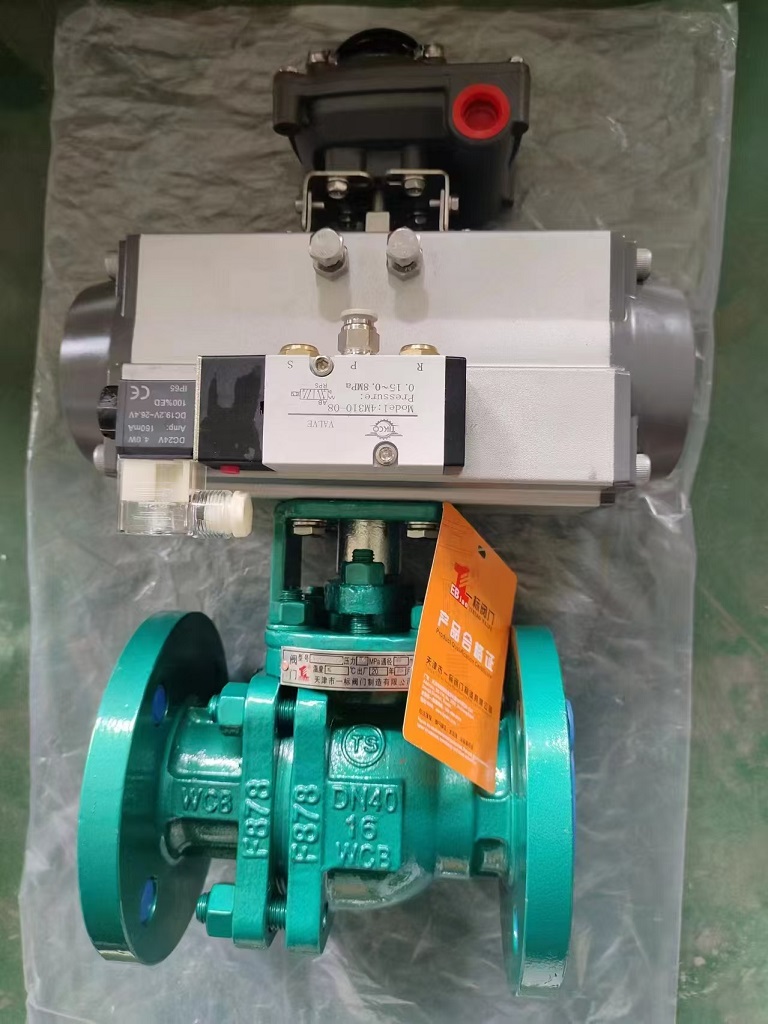

气动衬氟球阀

气动衬氟球阀的详细解析：

一、产品定义与核心功能
气动衬氟球阀是一种通过气动执行机构驱动球体旋转的耐腐蚀阀门，专用于强酸、强碱等腐蚀性介质的调节或切断‌。
其核心特点包括：
‌全衬氟结构‌：阀体内腔及球体均采用聚全氟乙丙烯（F46）、PTFE等氟塑料衬里，耐腐蚀性极强‌。
‌高密封性‌：通过V型PTFE填料和模压密封工艺实现气泡级密封（泄漏量≤0.01×DN mm3/s）‌。
‌防爆设计‌：阀杆与阀体间设防静电装置，适用于易燃易爆环境‌。
二、技术参数与结构
参数 规格范围 备注
‌公称通径‌ DN15~DN300（部分支持DN400） 法兰/螺纹/对夹式连接‌
‌压力等级‌ PN1.0~4.0MPa（ANSI 150~300LB） 高压型号需定制‌
‌适用温度‌ -40℃~+180℃ 特殊处理型可达-50℃~+200℃‌
‌驱动方式‌ 单/双作用气动执行器 可配定位器实现4-20mA调节‌
‌关键结构‌：
‌浮动球设计‌：球体与阀杆一体化，避免压力变化导致脱落‌。
‌执行机构‌：GT/AT系列活塞式，输出扭矩32~3000N·m‌。
三、典型应用场景
‌化工行业‌：硫酸、氢氟酸等强腐蚀介质的管道控制‌。
‌制药领域‌：无菌环境下的酸碱溶液输送‌。

‌环保工程‌：含固废的腐蚀性废水处理系统‌。
