气动阀门改装

以下是气动阀门改装的核心步骤与关键技术要点，整合工业及民用场景实操经验：

一、执行器安装与机械改造
‌拆除手动部件‌
卸除原阀门手动手柄，暴露阀杆顶部四方孔（或六角结构）。
测量阀杆尺寸，选用对应规格气动执行器，通过变径套转换接口差异。
将阀门旋转至全开/全关位，气缸对应位置安装，确保行程同步。
焊接加固关键部位（如轴径不足时切割原轴，扩孔后焊接加粗轴体及叶片）。
‌气路集成‌
连接电磁阀控制气源，采用耐压气管，测试气缸推拉行程是否顺畅。
二、控制逻辑与功能优化
‌断电保护模式‌
拆卸阀体调整阀芯位置，重组后实现断气自动关阀/开阀。
‌视频演示‌：
‌双控备份设计‌

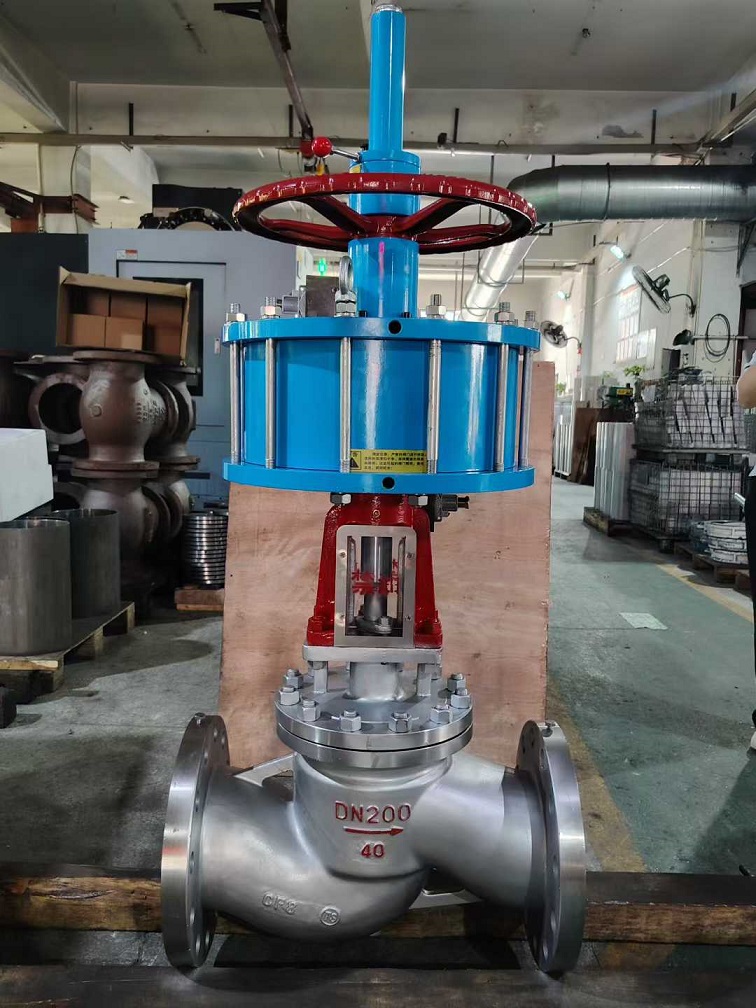

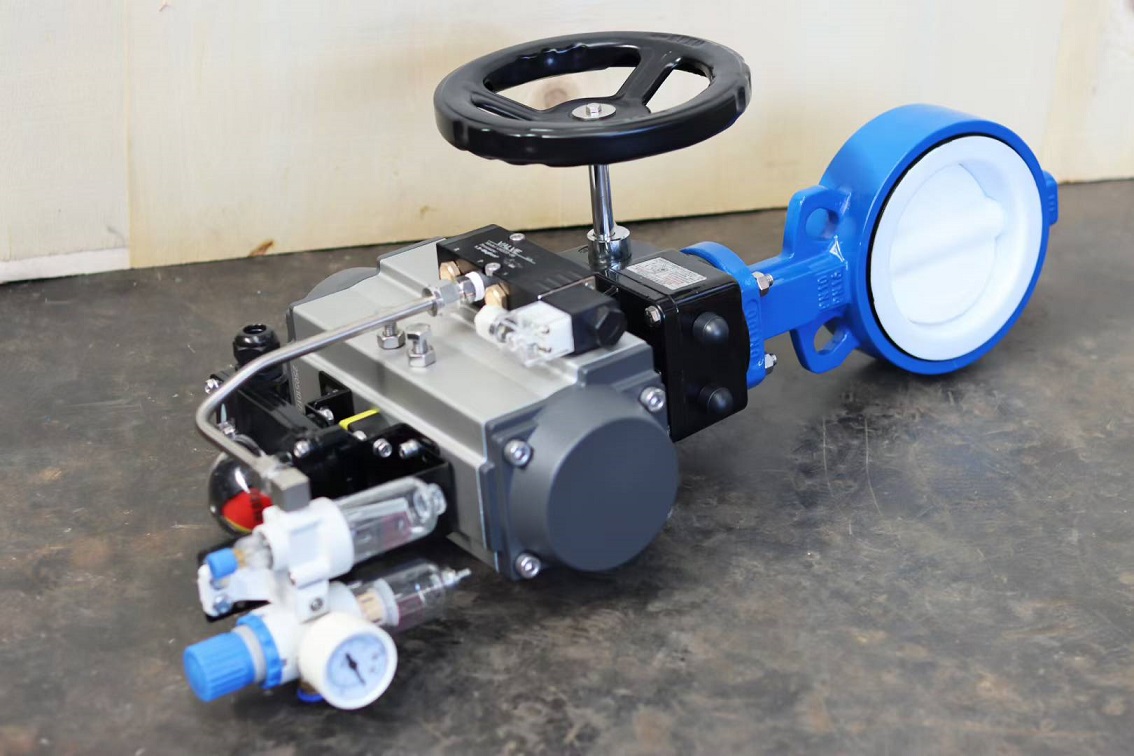

保留手动拉杆机构，气动推杆通过独立支架安装，故障时可快速切换手动操作。
‌智能联动升级‌
加装水浸传感器或PLC系统，实现泄漏自动关阀、远程手机控制。
三、调试与故障预防
‌密封性验证‌
进行1.1倍公称压力测试，检查法兰密封面及填料函，保压5分钟无泄漏。
‌行程精准校准‌
‌开度调整‌：旋转限位顶丝(A)控制阀门开启角度，确保阀板与管道垂直。
‌关闭严密度‌：调节限位顶丝(B)并测试弹簧预紧力（预留2-3mm间隙防卡死）。
‌常见故障处理‌
故障现象 解决方案
阀门卡阻 清洁阀芯杂质，更换磨损衬套
气源压力波动 加装过滤器，稳压至0.4-0.7MPa
外泄漏 均匀紧固压盖螺栓（18-22N·m）
四、特种场景应用
‌汽车排气改装‌：保留原车接口安装真空助力气动阀，实现声浪分级控制，避免积碳。
‌洒水车阀门‌：选用不锈钢气动球阀，耐腐蚀且支持长时间作业。
提示：涉及防爆环境或大口径阀门时，优先选用原厂执行器，严格遵循气源净化规范（含水率≤0.01%）。
