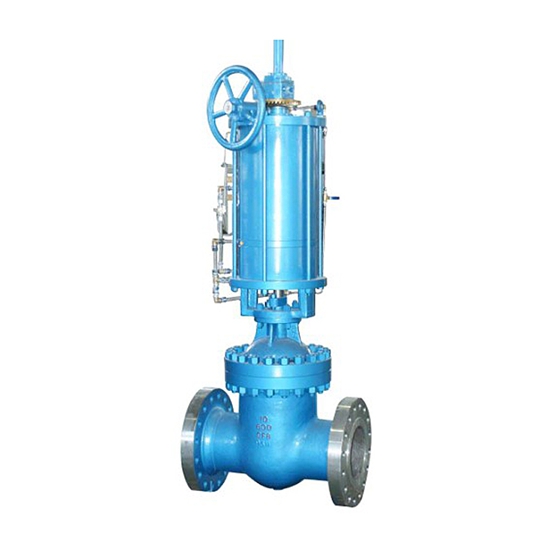

气动平行双闸板闸阀

品牌：一标阀门型号：Z644H

【气动平行双闸板闸阀用途】
气动平行双闸板闸阀性能可靠、操作切换和维修方便，已被石油、化工、海运等部门广泛用于对各类介质控制
【气动平行双闸板闸阀特点】
1、气动平行双闸板闸阀配有气动执行机构和手动机构
2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病
4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象

【气动平行闸阀性能参数】

适用介质	适用温度（℃）	材料
适用介质	适用温度（℃）	阀体、阀盖	阀座、闸板及密封圈	阀杆	填料	气缸
水、蒸汽、油品等	≤350	碳素钢	堆焊铁基合金	铬不锈钢	柔性石墨	无缝钢管

以下为‌Z644H气动平行双闸板闸阀‌的核心技术解析，综合结构特性、性能优势及应用规范：

一、核心结构与工作原理
‌双气缸执行机构‌
采用双层气缸设计，推力较单气缸提升1倍，有效避免闸板卡死问题；
内置缓冲机构，减轻关闭时活塞冲击造成的密封面磨损；
标配手动切换装置（开合螺母啮合丝杆），支持气源故障时手动操作。
‌双向密封设计‌
‌弹性预紧+浮动阀座‌：弹簧预紧力结合介质压力推动阀座紧贴闸板，实现进出口双向零泄漏（ANSI Class VI）；
‌自清洁功能‌：闸板升降过程中产生自旋，研磨密封面并清除杂质（尤其适用于粉尘介质）。
‌耐磨强化技术‌

密封面采用‌硬质合金堆焊‌或‌陶瓷涂层‌（如WC-Co耐磨层），寿命提升3–7倍；
阀腔配置‌吹扫装置‌（如吹扫管道+密封环），防止灰渣积存导致卡塞。

气动闸阀 1.6MPa 主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

气动闸阀 2.5MPa 主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
