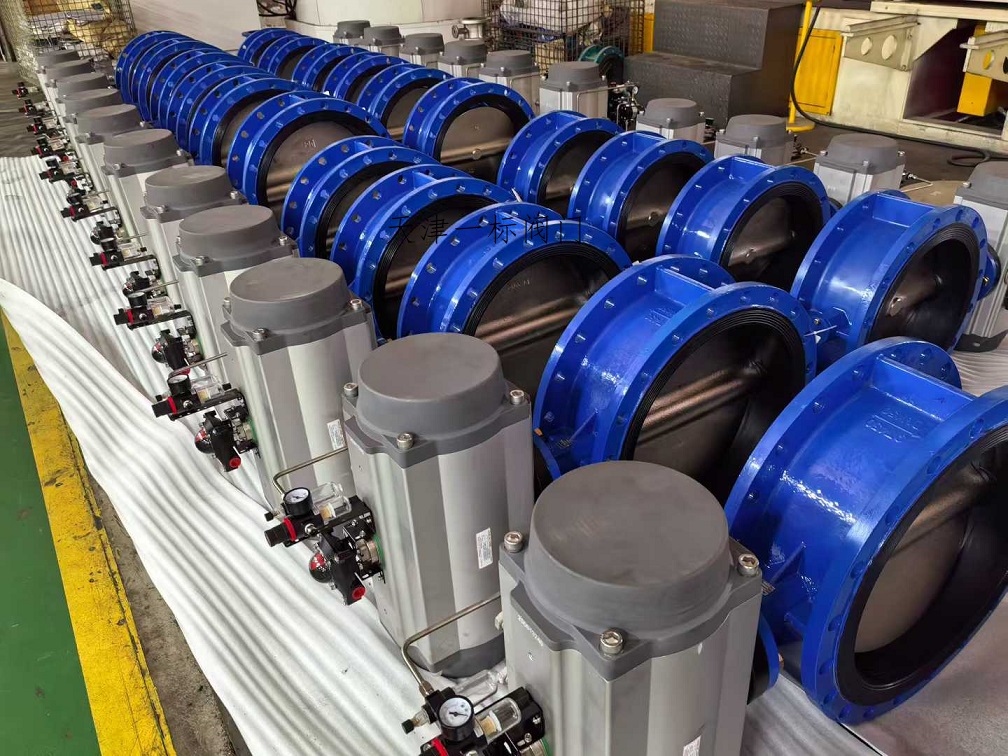

气动软密封蝶阀

气动软密封蝶阀的详细解析，综合技术特性、应用场景及选型建议：

一、核心结构与工作原理
气动软密封蝶阀由阀体、蝶板、软密封阀座及气动执行机构组成，通过执行器驱动蝶板0°~90°旋转实现启闭或流量调节。其密封副采用弹性材料（如丁腈橡胶NBR、氟橡胶FKM或聚四氟乙烯PTFE），依靠材料变形填充间隙实现零泄漏‌。
‌关键设计‌：
‌偏心结构‌：中线型或双偏心设计减少启闭摩擦，延长密封寿命‌。
‌T形密封环‌：多层不锈钢片与软性材料复合，增强抗冲刷能力‌。
二、技术参数与性能
参数 规格范围 备注
‌公称通径‌ DN50~DN2000 对夹式/法兰式连接可选‌
‌压力等级‌ PN0.6~1.6MPa 部分型号支持PN2.5MPa‌
‌适用温度‌ -40℃~200℃（依密封材质） 氟橡胶耐温性优于丁腈橡胶‌
‌驱动方式‌ 气动（单/双作用） 可配定位器实现4-20mA控制‌
‌性能优势‌：
‌双向密封‌：正/逆流工况均能保持零泄漏‌。
‌低流阻‌：蝶板流线型设计，压损仅为闸阀的1/3‌。
三、典型应用领域
‌水处理系统‌：用于清水、污水管道的启闭控制‌。
‌食品医药‌：符合卫生标准的PTFE密封材质适用无菌环境‌。

‌城市燃气‌：丁腈橡胶密封满足天然气输送要求‌。

选型建议
