气动三片式球阀

气动三片式球阀的综合解析：

一、核心结构与工作原理

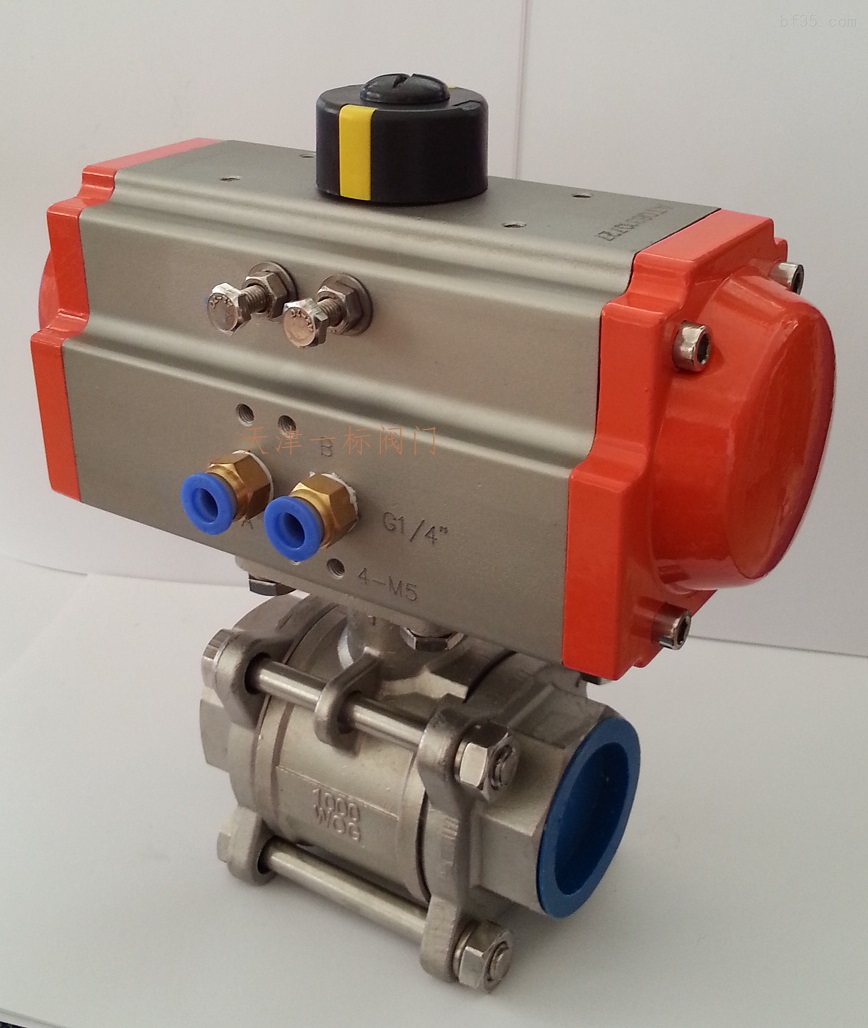

气动三片式球阀由三部分阀体（左阀体、右阀体、中间阀体）通过螺栓连接组成，内部包含球体、阀杆及气动执行机构。其通过压缩空气驱动执行器，带动球体旋转90°实现启闭或流量调节‌。
‌关键设计‌：
‌三片式阀体‌：便于拆卸维护，无需拆除管道即可更换内部零件‌。
‌密封方案‌：可选PTFE软密封（适用≤150℃）或金属硬密封（高温/高压工况）‌。
‌执行器类型‌：单作用（弹簧复位）或双作用（双向气压驱动）‌。
二、技术参数与性能
参数 规格范围 备注
‌公称通径‌ DN6~DN250（部分支持DN1000） 螺纹/法兰/对夹式连接‌
‌压力等级‌ PN1.6~PN64（美标150LB~600LB） 高压型号需定制‌
‌适用温度‌ -40℃~425℃ 高温型需特殊材质‌
‌控制方式‌ 开关型/调节型（配定位器） 响应时间<1秒‌
‌性能优势‌：
‌低流阻‌：全通径设计，流阻系数与同长度管段相当‌。

‌高密封性‌：泄漏等级可达ANSI Class VI‌。
