气动闸阀_气动刀闸阀

气动闸阀与气动刀闸阀的对比分析：

一、核心结构与工作原理

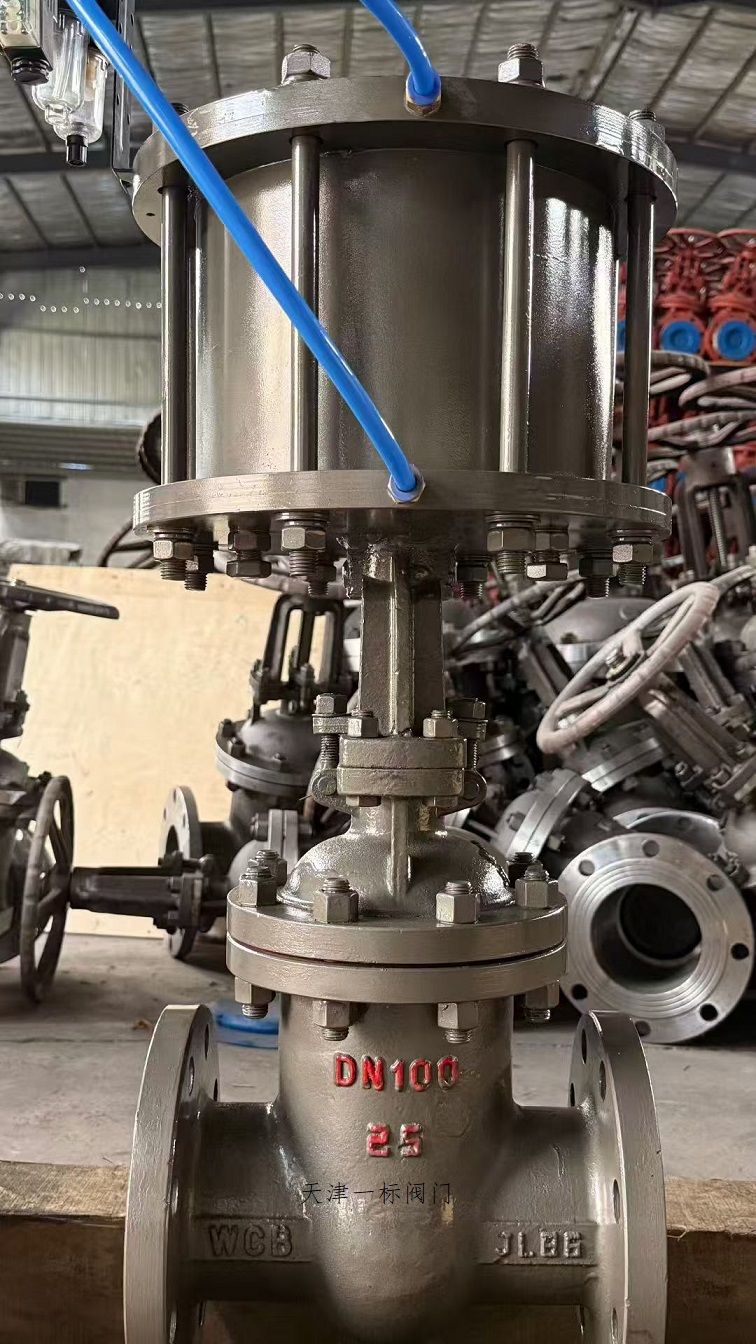

‌气动闸阀‌
采用闸板垂直运动控制介质通断，密封面为平面或楔形设计，适用于全开/全关工况。
典型结构：明杆式（阀杆升降可见）或暗杆式（阀杆不升降）。
‌气动刀闸阀‌
闸板呈刀片状，通过气动执行器驱动闸板上下运动，具有剪切功能，可处理含颗粒介质。
典型结构：对夹式或法兰连接，密封面为软密封（橡胶/PTFE）或硬密封（金属/陶瓷）。
二、性能对比
参数 气动闸阀 气动刀闸阀
‌密封等级‌ ANSI Class IV~VI ANSI Class VI（软密封）
‌适用压力‌ PN1.0~PN25 PN1.0~PN16
‌适用温度‌ -40℃~550℃ -40℃~200℃
‌流阻系数‌ 较高（闸板全开时） 极低（刀型流道设计）
‌优势场景‌：
‌气动闸阀‌：高压蒸汽、油品等清洁介质的高压切断。
‌气动刀闸阀‌：矿浆、污水等含固体颗粒介质的耐磨控制。
三、典型应用领域
‌石油化工‌
气动闸阀：原油管道高压切断（如API 6A标准）。
气动刀闸阀：催化剂颗粒输送控制。
‌环保工程‌
气动刀闸阀：污水处理厂污泥排放（如PZ673X-10C型号）。
‌冶金行业‌

气动闸阀：高温煤气管道（如Z941H-16C硬密封闸阀）。

选型建议
