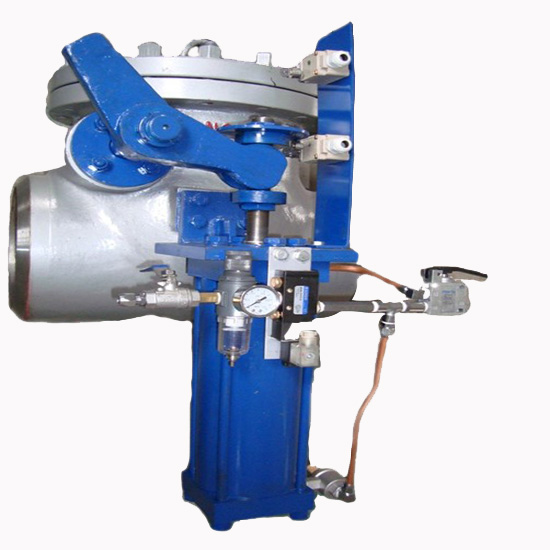

气动止回阀

气动止回阀是一种结合气动执行机构的自动阀门，主要用于防止介质倒流，保障管道系统及设备安全。其核心信息如下：

‌一、定义与核心功能‌
‌定义‌：在传统止回阀（又称逆止阀、单向阀）基础上集成气动控制装置，通过压缩空气驱动阀瓣启闭，实现介质单向流动。
‌核心功能‌：
‌快速关断‌：在系统故障（如压力骤降或介质倒流）时，气动装置可在 ‌0.5秒内强制关闭阀门‌，防止设备损坏；
‌防倒流保护‌：避免介质反向冲击关键设备（如汽轮机、压缩机）。
‌二、结构与工作机理‌
‌主要组件‌：
‌阀体‌：材质按工况选型（铸铁、碳钢、不锈钢等）；
‌阀瓣与密封‌：密封面堆焊硬质合金（如Cr13不锈钢、钴基合金）提升耐磨性；
‌气动执行机构‌：含气缸、电磁阀、快排阀，气源压力通常为 ‌0.4–0.6MPa‌。
‌工作原理‌：
‌开启‌：气源驱动活塞压缩弹簧，释放阀瓣限位，介质正向流动推开阀瓣；
‌关闭‌：失电/失气时，电磁阀切断气源，快排阀泄压，弹簧/重锤推动阀瓣瞬间闭合。
‌三、关键应用场景‌
‌电力行业‌：火力发电厂抽汽系统，防止蒸汽倒流击毁汽轮机叶片；
‌石化与能源‌：石油/天然气管道、化工流程，保护压缩机及下游设备；
‌通用工业‌：给水系统、热力管网等需快速切断倒流的场合。
‌四、技术特性与选型‌
‌关闭速度‌：≤0.5秒（强制关闭型）；
‌设计标准‌：遵循 ASME B16.34、JB/T3595 等规范；
‌特殊设计‌：
‌重锤平衡结构‌：平衡阀瓣自重，减少振动及水锤效应；
‌限位开关‌：实时监测阀门开闭状态（全开/全闭/部分开启）。
